Treoracha Suiteála Cúplála Fearas

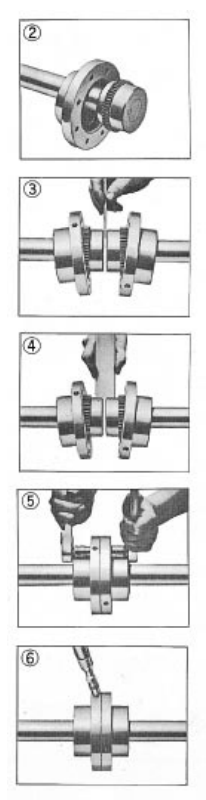

1. Muinchillí, Rónta & Moil Flanged Mount

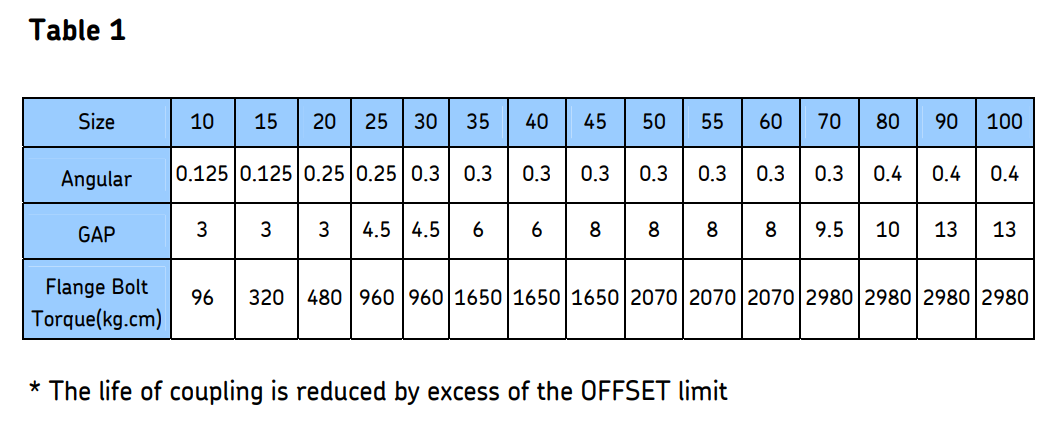

Glan gach cuid. Grease na fiacla fearas crowned agus O-Ring. Cuir O-Ring ar na seaftaí. Cuir na muinchillí flanged le fáinní séala ar na seaftaí, agus cuir na moil ar a gcuid seaftaí faoi seach. Séala eochairbhealaí chun sceitheadh ​​a chosc. Cuir isteach foirne tacair agus níos doichte. Cuir an trealamh in ailíniú go garbh le bearna an mhoil mar atá i dTábla 1.

2. Bearna & Ailíniú uilleach

Úsáid barra spáis atá comhionann i dtiús leis an mbearna atá sonraithe i dTábla 1. Cuir isteach barra go dtí an doimhneacht chéanna ag eatraimh 90° agus tomhais imréiteach idir aghaidh an bharra agus an mhoil le mothaithe.

3. Ailíniú Fritháireamh

Ailínigh an seafta le barra díreach, ag seiceáil gach 90 °, ag tagairt do Tábla 1. Seiceáil le mothaitheoirí. Déan cinnte le tomhas diailithe nach sáróidh tú teorainn an fhritháirimh.

4. Le chéile Cúplála

Cuir gasket isteach idir na flanges agus ceangail na boltaí, ag socrú an poll lube ag 90 °. Déan dúntóirí níos doichte leis an chasmhóimint atá sonraithe i dTábla 1.

5. Méid Mór (os cionn méid 70)

Suiteáil an cúplála mar atá thuas. Bain na plocóidí lube go léir agus cuir an ramhar molta isteach sa chúpláil go dtí go sreabhann barrachas trí pholl lube oscailte, ansin breiseán. Líon an ramhar go dtí go mbeidh sé ag cur thar maoil ag an bpoll oscailte os coinne.
