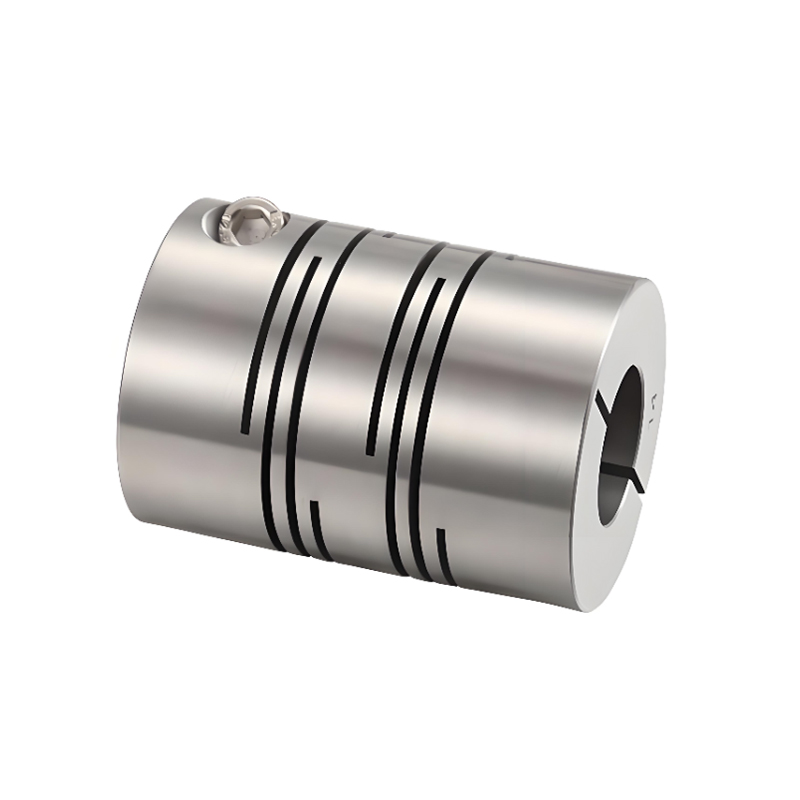

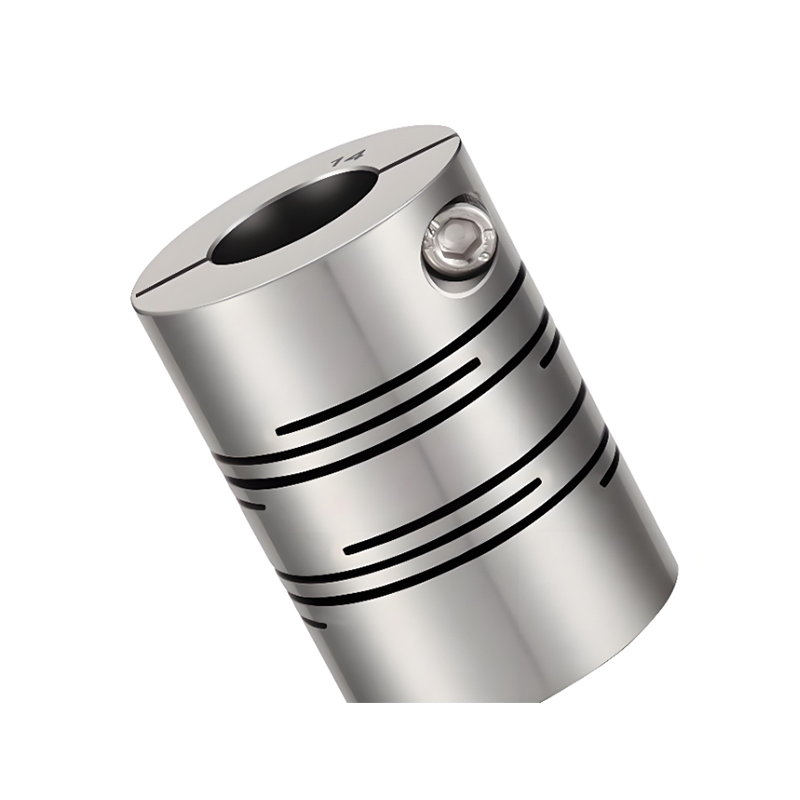

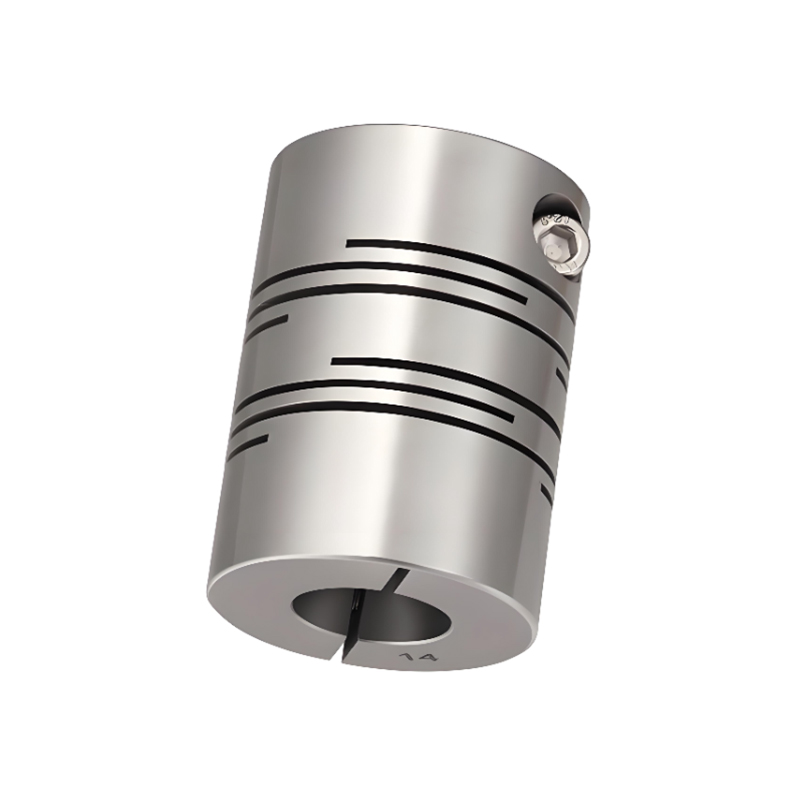

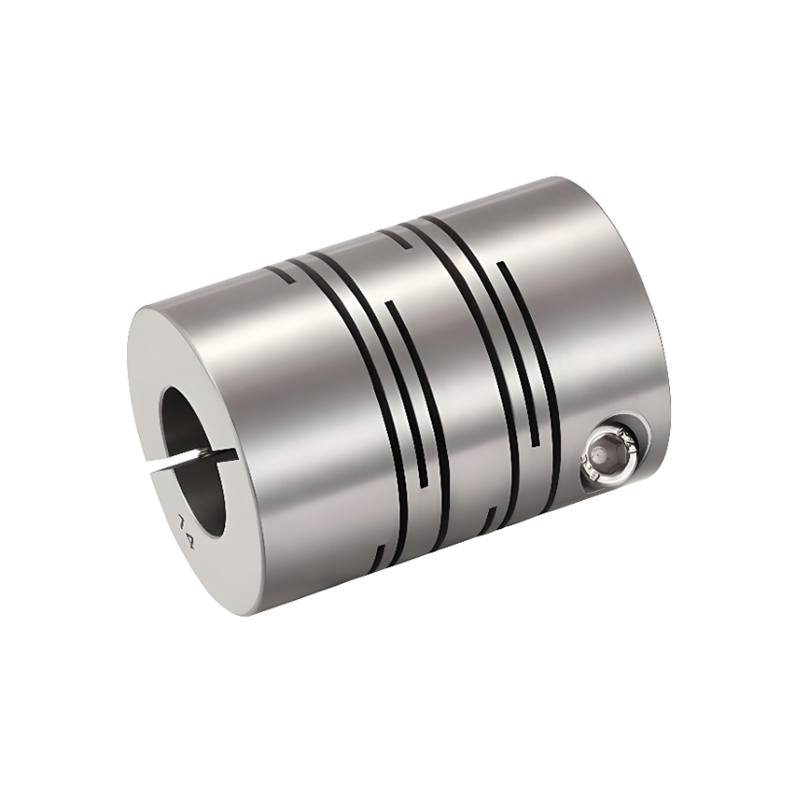

RSK-CPPCG Ard-neart Stell Dhosmálta Comhthreomhar Líne Cineál Clamp Cúplála

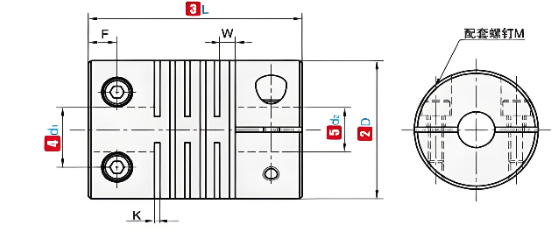

Ainm cód

D

L

Trastomhas Inmheánach Caighdeánach(mm)

K

W

F

M

Géarú chasmhóiminte (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35  7  8  9           10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Nóta: Is féidir na poill istigh ag an dá cheann den chúpláil a chomhcheangal go saor leis na trastomhais íosta agus uasta laistigh. Is le haghaidh tagartha amháin iad na méideanna trastomhais istigh atá marcáilte sa tábla. Tá an trastomhas poll a theastaíonn ón gcustaiméir freisin le haghaidh tagartha amháin. Maidir leis an trastomhas poll a theastaíonn ón gcustaiméir, déan teagmháil linn.

Ainm cód

D

L

Casmhóiminte rátála(N.m)

Ceadaigh laofacht(mm)

Ceadaigh tilt(∠°)

Ceadaigh diall aiseach(mm)

Ceadaigh RPM

stiffness torsional statach (N.m/rad)

Nóiméad táimhe(N.m)

Meáchan(g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0.10

8000

200

2.8×10 ^-5

21

19

20

4

0.05

0.5

±0.10

8000

270

6.2×10 ^-5

33

24

25

6

0.05

0.5

±0.10

6200

790

2.0×10 ^-5

66

29

30

8

0.05

0.5

±0.10

5000

1400

5.2×10 ^-5

120

34

35

12

0.05

0.5

±0.10

4300

2200

1.1×10 ^-4

183

39

40

15

0.05

0.5

±0.10

4000

4100

2.3×10 ^-4

246

44

45

23

0.05

0.5

±0.10

3600

5100

4.3×10 ^-4

358

Nóta: Déantar an chasmhóimint táimhe agus na paraiméadair theicniúla thuas a thomhas de réir chaighdeáin an cró uasta. Baineann an luach tóirse uasta rátáilte le marthanacht an chúplála féin. Dá mhéad an trastomhas seachtrach, is mó an fórsa, agus is lú an trastomhas seachtrach, is airde an luas incheadaithe.
