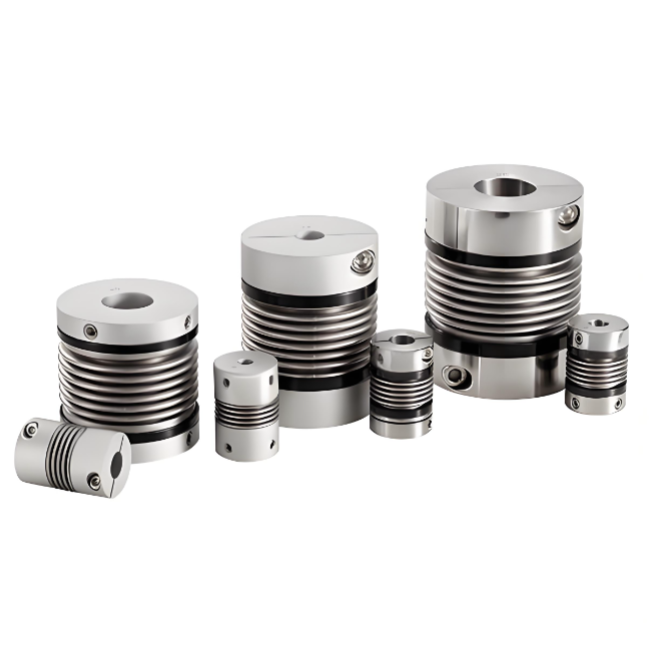

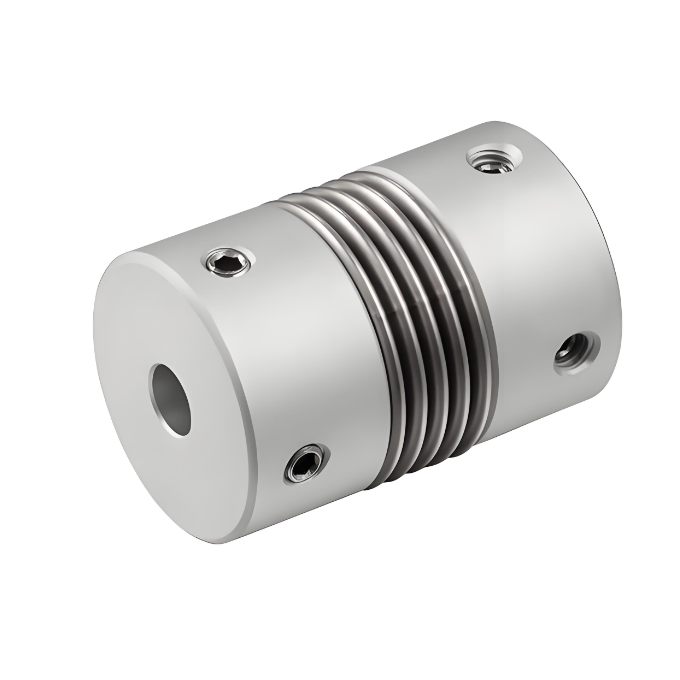

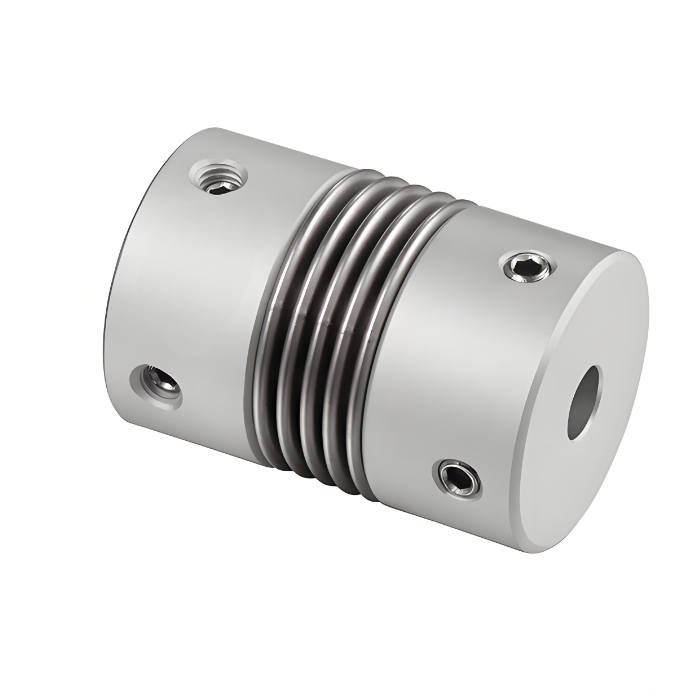

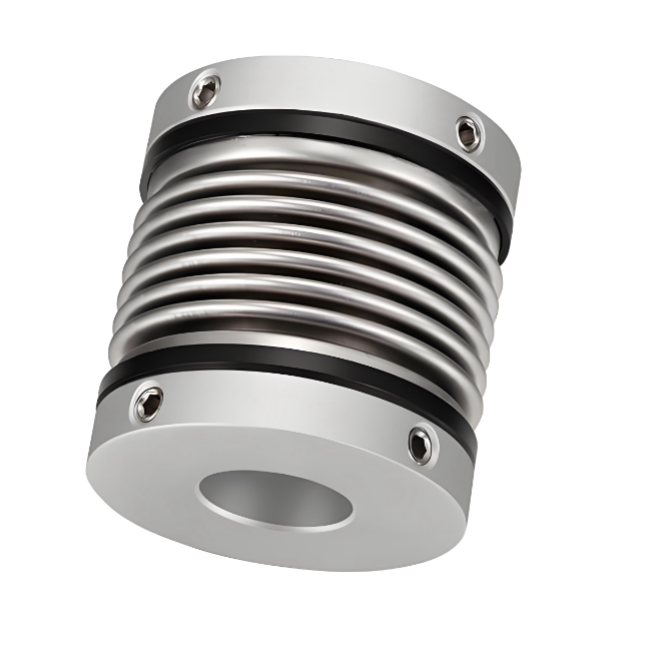

Cóimhiotal Alúmanam RSK-CPR Cúpláin Suímh Cúitíonn cineál scriú dialltaí uilleacha gathacha agus aiseacha ar bhealach níos éifeachtaí

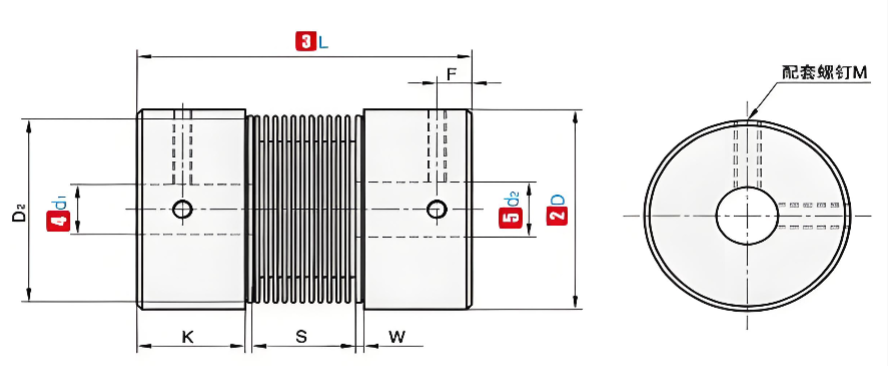

P/N

ΦD

L

Trastomhas Inmheánach Caighdeánach(mm)

K

W

S

D₂

F

M

Géarú chasmhóiminte (N.m)

RSK-CPR

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

Nóta: Is féidir na poill istigh ag an dá cheann den chúpláil a chomhcheangal go saor leis na trastomhais íosta agus uasta laistigh. Is le haghaidh tagartha amháin iad na méideanna trastomhais istigh atá marcáilte sa tábla. Tá an trastomhas poll a theastaíonn ón gcustaiméir freisin le haghaidh tagartha amháin. Maidir leis an trastomhas poll a theastaíonn ón gcustaiméir, déan teagmháil linn.

P/N

ΦD

L

Casmhóiminte rátála(N.m)

Ceadaigh laofacht(mm)

Ceadaigh tilt(∠°)

Ceadaigh diall aiseach(mm)

Ceadaigh RPM

stiffness torsional statach (N.m/rad)

Nóiméad táimhe(N.m)

Meáchan(g)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1.0

20000

150

7.9X10

8

20

32

1.5

0.1

2

0.3

-1.0

18000

220

2.0X10

13

22.5

34

1.8

0.15

2

0.3

-1.0

16000

300

6.2X10

22

25

37

2.0

0.15

2

0.5

-1.3

15000

330

6.7X10

30

32

42

2.5

0.2

2

0.5

-1.3

11000

490

2.0X10

53

40

51

10

0.2

2

0.5

-1.3

10000

530

2.1X10

85

Nóta: Déantar an chasmhóimint táimhe agus na paraiméadair theicniúla thuas a thomhas de réir chaighdeáin an cró uasta. Baineann an luach tóirse uasta rátáilte le marthanacht an chúplála féin. Dá mhéad an trastomhas seachtrach, is mó an fórsa, agus is lú an trastomhas seachtrach, is airde an luas incheadaithe.
