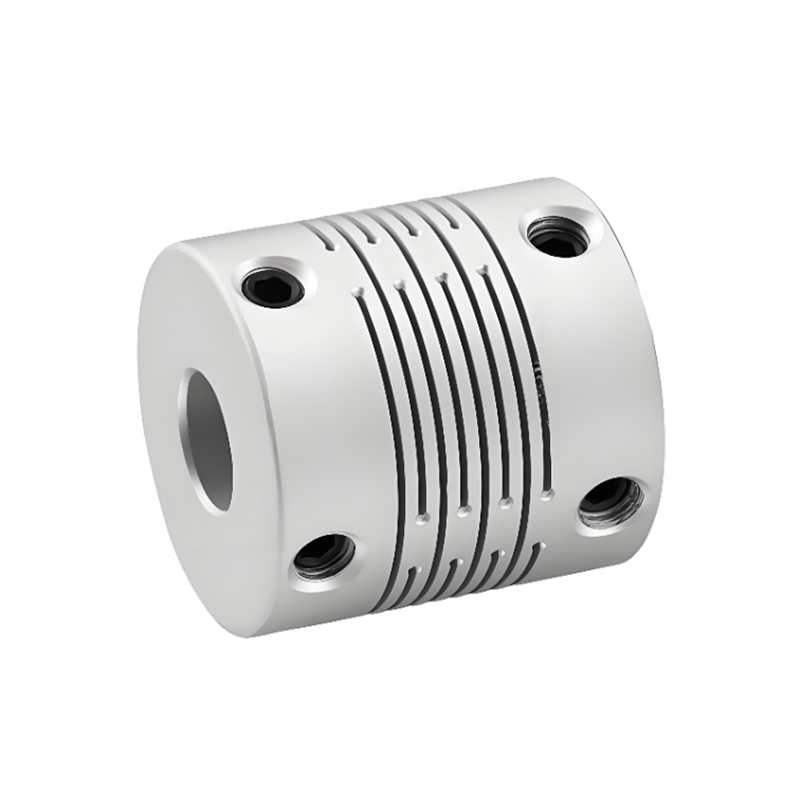

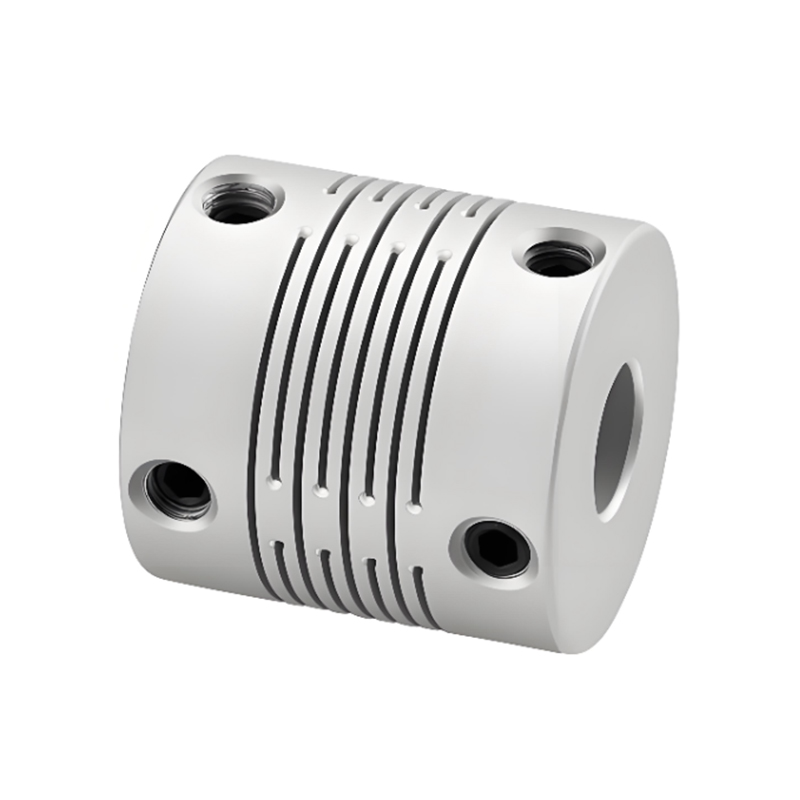

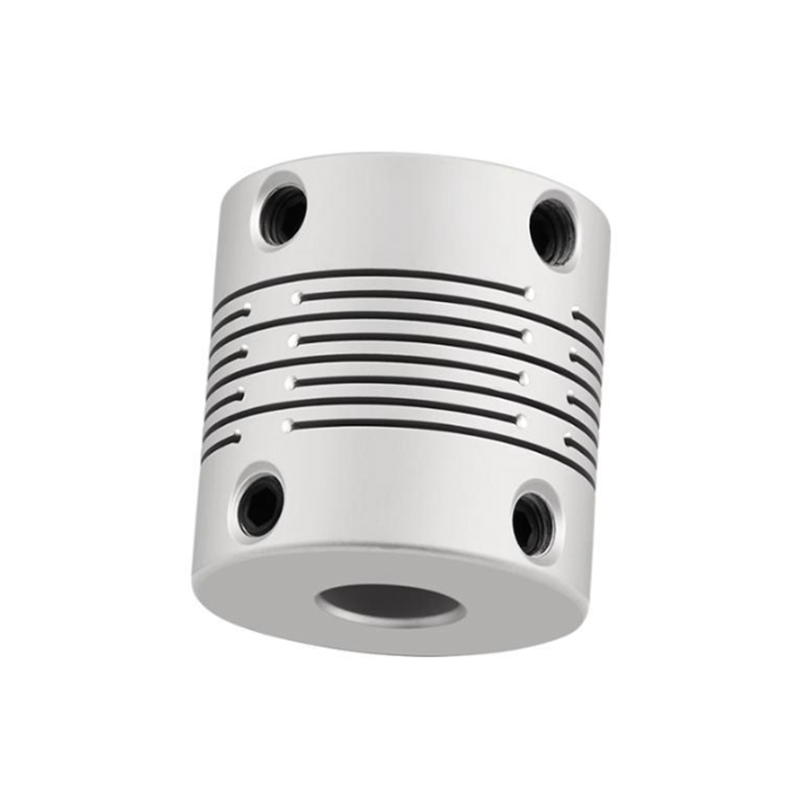

RSK-CPP Cóimhiotal Alúmanam Ard-Rochtaineachta Comhthreomhar le Scriú Suiteála Suímh Seafta Bhíoma

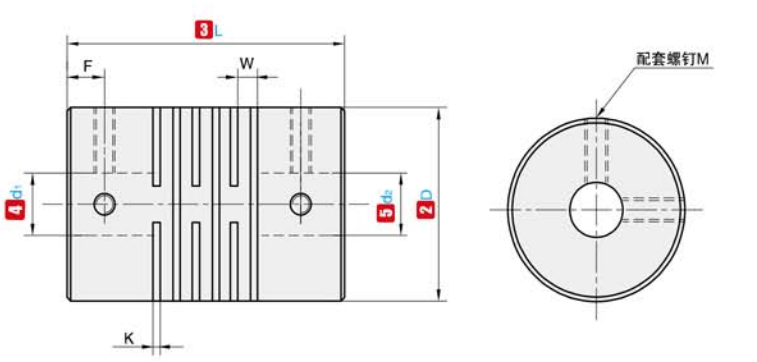

Ainm cód

D

L

Trastomhas Inmheánach Caighdeánach(mm)

K

W

F

M

RSK-CPP

16

17.5

3  4  5  6

0.55

1.18

3.0

M3

19

20

3  4  5  6  6.35  7  8

0.55

1.18

2.3

M3

24

25

4  5  6  6.35     7  8  9          10

0.55

1.49

4.25

M4

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

5.1

M5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.0

M5

Ainm cód

D

L

Casmhóiminte rátála(N.m)

Ceadaigh laofacht(mm)

Ceadaigh tilt(∠°)

Ceadaigh diall aiseach(mm)

Ceadaigh RPM

stiffness torsional statach (N.m/rad)

Nóiméad táimhe(N.m)

Meáchan(g)

RSK-CPP

16

17.5

0.75

0.05

0.5

±0.10

24000

200

2.8×10 ^-7

7

19

20

1.5

0.05

0.5

±0.10

20000

270

6.2×10 ^-7

10

24

25

2.2

0.05

0.5

±0.10

16000

790

2.0×10 ^-6

22

29

30

3

0.05

0.5

±0.10

13000

1400

5.2×10 ^-6

40

34

35

4.5

0.05

0.5

±0.10

11000

2200

1.1×10 ^-5

64

Nóta: Déantar an chasmhóimint táimhe agus na paraiméadair theicniúla thuas a thomhas de réir chaighdeáin an cró uasta. Baineann an luach tóirse uasta rátáilte le marthanacht an chúplála féin. Dá mhéad an trastomhas seachtrach, is mó an fórsa, agus is lú an trastomhas seachtrach, is airde an luas incheadaithe.
