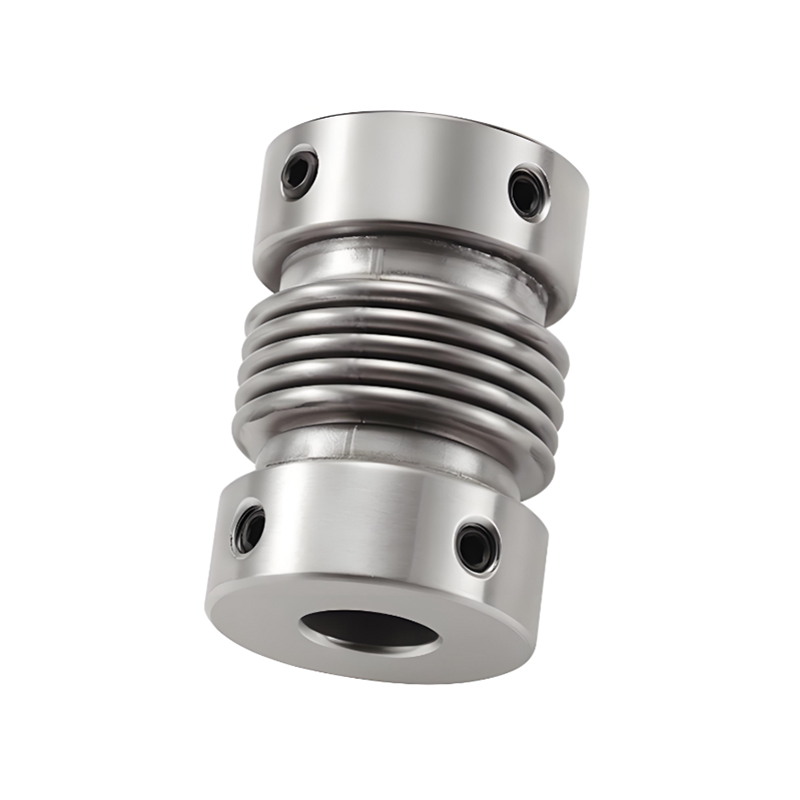

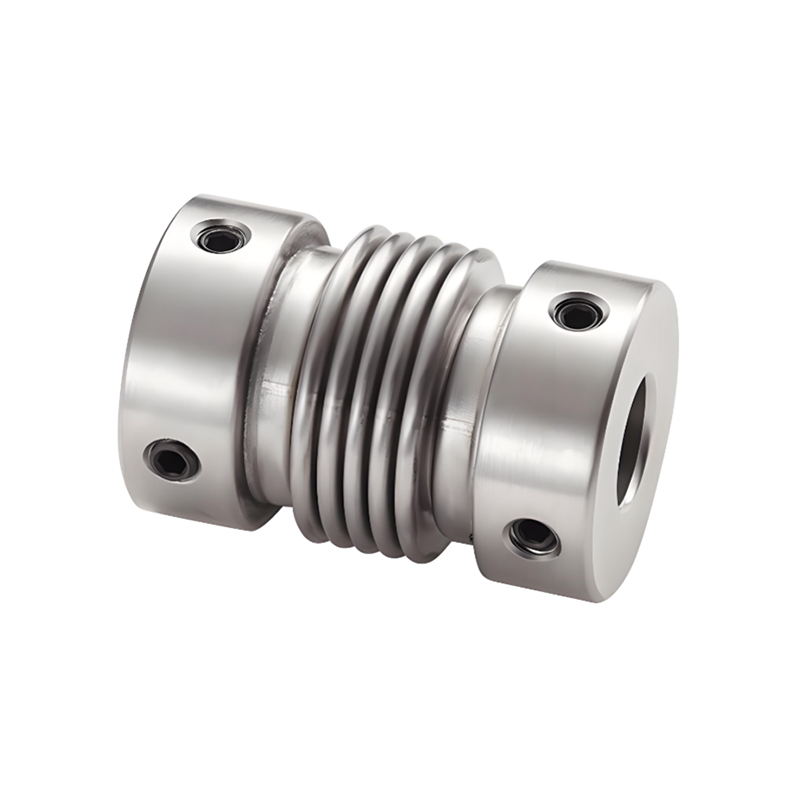

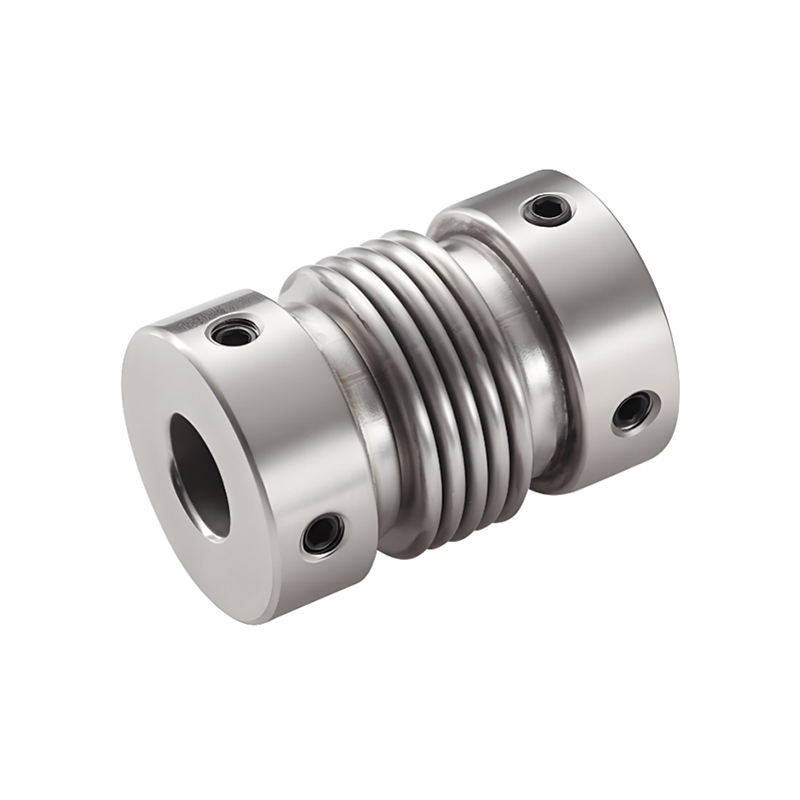

RSK-CPRG Frithsheasmhacht Creimthe Dea-Chreimeadh Cruach Dhosmálta Cúpláin Scriú Suímh

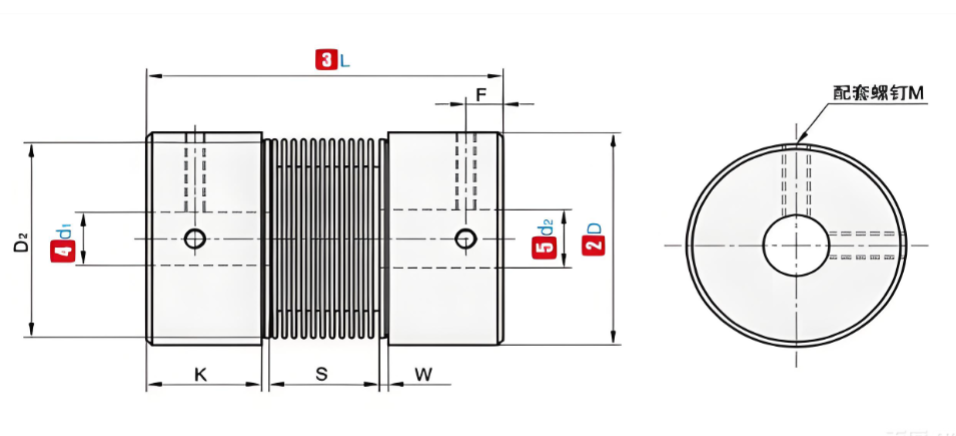

P/N

ΦD

L

Trastomhas Inmheánach Caighdeánach(mm)

K

W

S

D₂

F

M

Géarú chasmhóiminte (N.m)

RSK-CPRG

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525-10

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-9.525-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

Nóta: Is féidir na poill istigh ag an dá cheann den chúpláil a chomhcheangal go saor leis na trastomhais íosta agus uasta laistigh. Is le haghaidh tagartha amháin iad na méideanna trastomhais istigh atá marcáilte sa tábla. Tá an trastomhas poll a theastaíonn ón gcustaiméir freisin le haghaidh tagartha amháin. Maidir leis an trastomhas poll a theastaíonn ón gcustaiméir, déan teagmháil linn.

P/N

ΦD

L

Casmhóiminte rátála(N.m)

Ceadaigh laofacht(mm)

Ceadaigh tilt(∠°)

Ceadaigh diall aiseach(mm)

Ceadaigh RPM

stiffness torsional statach (N.m/rad)

Nóiméad táimhe(N.m)

Meáchan(g)

RSK-CPRG

16

27

1.2

0.1

2

0.3

-0.1

16000

150

7.9X10

22

20

32

2.2

0.1

2

0.3

-0.1

13000

220

2.0X10

36

22.5

34

2.7

0.15

2

0.3

-0.1

12000

300

6.2X10

54

25

37

3

0.15

2

0.5

-1.3

11000

330

6.7X10

73

32

42

3.7

0.2

2

0.5

-1.3

10000

490

2.0X10

128

Nóta: Déantar an chasmhóimint táimhe agus na paraiméadair theicniúla thuas a thomhas de réir chaighdeáin an cró uasta. Baineann an luach tóirse uasta rátáilte le marthanacht an chúplála féin. Dá mhéad an trastomhas seachtrach, is mó an fórsa, agus is lú an trastomhas seachtrach, is airde an luas incheadaithe.
