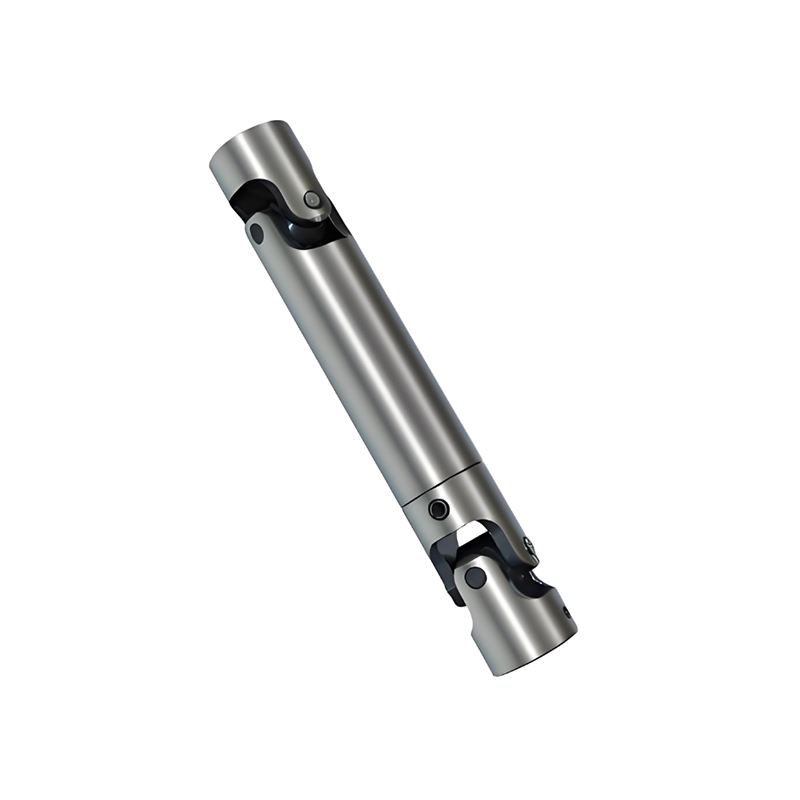

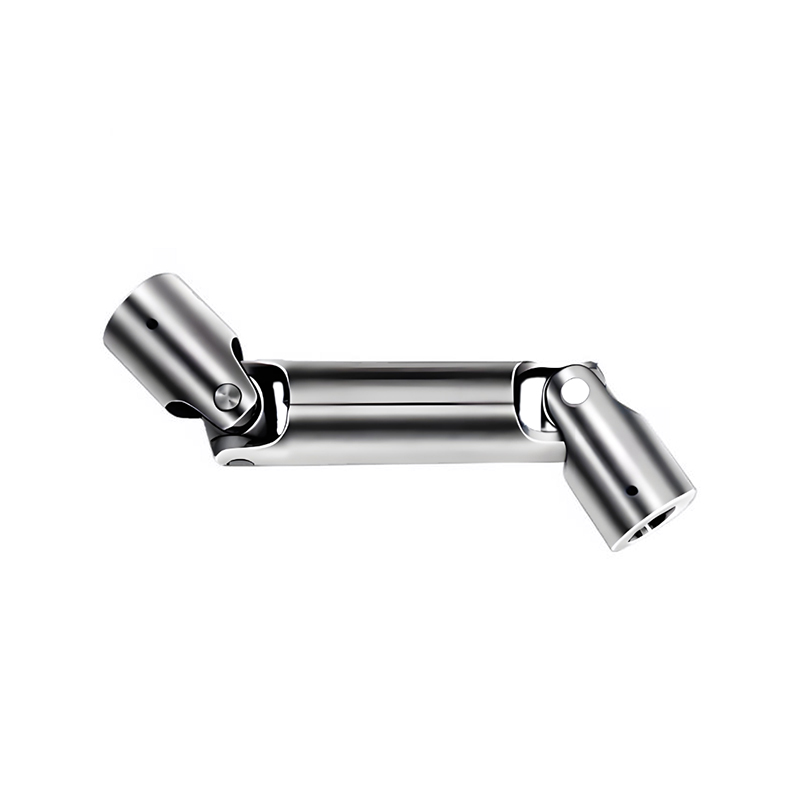

RSK-WS Beachtas Seafta Uilíoch Cineál Dúbailte Tarchur Chasmhóiminte Mór-Uillinn

Cumas Tarchuir Chasmhóiminte Mór-Uillinn

Cumas Ualach Trom Gan Sár

Cúiteamh Láidir Mí-ailínithe Comhcheangailte

Éifeachtúlacht Tarchurtha Ard

Cúpláil mheicniúil ardcháilíochta is ea seafta beachtais Uilíoch (U-joint) a tharchuireann cumhacht rothlach idir seaftaí neamh-ailínithe, a cheadaíonn gluaiseacht agus uillinneacha éagsúla, a úsáidtear go coitianta i bhfeithiclí agus in innealra d’aistriú réidh chasmhóiminte iontaofa nuair nach féidir naisc dhíreacha a dhéanamh, ina bhfuil lamháltais dochta, ábhair mharthanacha (cosúil le cruach chóimhiotail chruaite le imthacaí snáthaidí), agus ardfheidhmíocht séalaithe U, murab ionann agus ard-luas le haghaidh sealaithe. uillinneacha arda.

Príomhthréithe

Cúiteamh Uillinn: Ceanglaíonn sé seaftaí ag uillinneacha trasnacha, neamh-chomhthreomhara, atá ríthábhachtach d’fhionraí nó d’innealra a chur in iúl.

Ard-chruinneas: Déanta de réir lamháltais dhian le haghaidh oibriú rianúil, creathadh agus caillteanas cumhachta a íoslaghdú, nótaí Partsource agus Belden Universal.

Comhpháirteanna CRUA: Úsáideann sé crosa cruach cóimhiotail chruaite, imthacaí snáthaidí teaschóireáilte, agus rónta láidre le haghaidh neart feabhsaithe agus dáileadh bealaithe, a mhíníonn Partsource agus Belden Universal.

Cosaint ar chreimeadh: Is minic a bhíonn bratuithe cosanta ann (cosúil le MICRO SHIELD™) le haghaidh frithsheasmhachta meirge, cuireann sé Partsource leis

Conas a Oibríonn sé (U-Comhpháirt bhunúsach)

Struchtúr: Ceanglaíonn maighdeog X-chruthach (tras) dhá chuing (ceann ar gach seafta).

Gluaisne: Ligeann an chros do na seaftaí pivotáil, ag tarchur uainíochta fiú nuair a bhíonn siad dronuilleach, cosúil le gimbal.

Luas-luaineacht Féideartha: Is féidir le U-joint amháin a bheith ina chúis leis an seafta aschuir a bhrostú agus a mhoilliú (treoluas neamhsheasmhaí) má tá an uillinn suntasach, nótáil Wikipedia agus WM Berg.

Réiteach Beachtais: Íoslaghdaíonn hailt beachtais an luaineacht seo, ag cinntiú seachadadh cumhachta níos míne i gcomparáid leis na cinn chaighdeánacha, go háirithe i bhfeidhmchláir ríthábhachtacha

Feidhmchláir Choitianta

Feithicleach: Seaftaí tiomána i bhfeithiclí tiomáint rotha cúil (RWD) agus ceithre roth (4WD) a nascann tarchur le difreálaithe.

Innealra Tionscail: Páirteanna rothlacha a nascadh in uathoibriú, róbataic, agus trealamh trom eile nuair a athraíonn uillinneacha

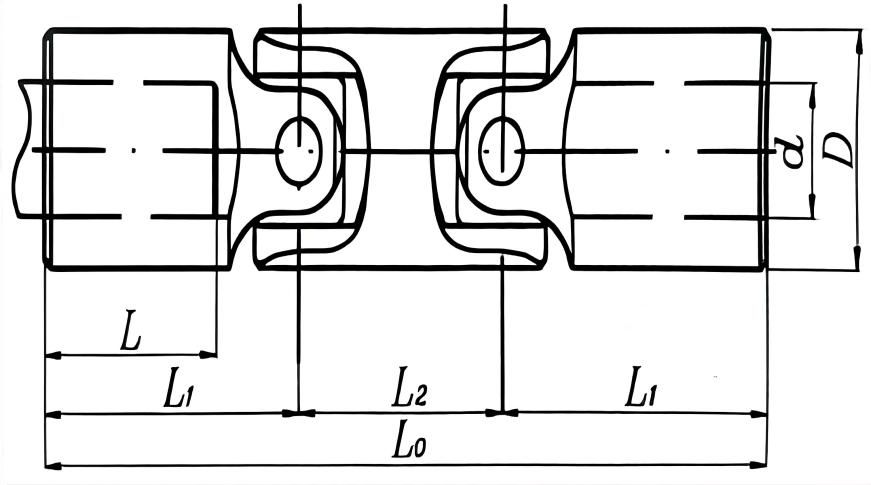

Is gnách go mbíonn comhshocrú dúbailte uilíoch ag cúpláil cineál RSK-WS chun tarchur treoluas tairiseach nó gar-sheasamh a bhaint amach. Áirítear ar a phríomhchodanna:

Dhá Thionól Seafta Trasna: Na comhpháirteanna lárnacha. Tá gach tionól comhdhéanta de:

Seafta Trasna (Damhán alla): Brionnaithe as cruach cóimhiotail ard-neart, is é an príomh-chomhpháirt ualachiompartha é

Imthacaí sorcóir Snáthaide: Suiteáilte ar cheithre iris an tras-seafta chun cuimilte a laghdú

Caipíní Imthacaí / Rónta: Déan na imthacaí a dhaingniú agus cosaint a sholáthar i gcoinne deannaigh agus uisce

Dhá Chuing (Flange Yokes nó Weld Yokes): Ceangail leis na tionóil trasseafta

Seafta Idirmheánach Amháin (Seafta Tiomána): Nascann sé na cuingeanna ag an dá cheann trí splines nó flanges

Muinchille Sleamhnáin Splín (Feadán Duillín): Gné shainitheach den chineál RSK-WS. De ghnáth déantar an seafta idirmheánach a dhearadh le splines seachtracha a bhíonn ag gabháil le muinchille sleamhnáin splined inmheánach. Ligeann sé seo don seafta tiomána sleamhnú go haiseach agus an chasmhóimint á tharchur, ag cúiteamh as díláithriú aiseach de bharr leathnú/crapadh teirmeach nó suiteáil.

Imthacaí Sleamhnáin nó Feistis Bealaithe (Cúidí ramhar): Cinntigh lubrication an chomhthionóil spline.

Príomhthréithe:

Cumas Tarchuir Casmhóiminte 1.Large-Uillinn:

Is féidir le hailt aonair uillinn oibre 15 ° - 25 ° nó níos mó a bhaint amach, atá oiriúnach chun trealamh a nascadh le haiseanna neamh-chúilíneacha nó le trealamh a athraíonn a suíomh oibre.

2.Cumas Trom-Ualach Gan Réiteach:

Úsáideann sé cruach cóimhiotail ard-neart agus imthacaí sorcóir snáthaidí mórmhéide. Mar gheall ar a thógáil láidir tá sé ar cheann de na réitigh mheicniúla is iontaofa chun chasmhóimint an-ard a tharchur (suas go dtí na milliúin Newton-méadar). Úsáidtear go forleathan i muilte rollta metallurgical, innealra mianadóireachta, etc.

3. Cúiteamh Mí-ailínithe Comhcheangailte Láidir:

Cúiteamh uilleach: Bainte amach tríd an trasseafta a chur in iúl.

Cúiteamh Aiseach: Baintear amach gluaiseacht aiseach mór-achair (suas le cúpla céad milliméadar) tríd an muinchille sleamhnáin splíne, príomhbhuntáiste den chineál WS.

Cúiteamh Gathach: Tá méid áirithe inoiriúnaitheachta aige.

Éifeachtúlacht Tarchuir 4.High:

Struchtúr Iontaofa, Saol Seirbhíse Fada:

Dearadh aibí le gach cuid ualachiompartha miotalach. Tairgeann sé saol seirbhíse fada nuair a chothaítear i gceart é.

Réimsí Feidhmchláir Phríomhúla

Is cúpláil clasaiceach "Mainstay of Heavy Industry" é an cineál WS, atá oiriúnach do:

Tionscal Metallurgical: Príomhthiomántáin agus cúnta do mhuilte rollta cruach (muilte faoi bhláth, muilte ailt, muilte pláta).

Ardaithe agus Iompar: Meicníochtaí lúbthachta borradh na gcraenacha coisithe móra poirt, lódairí/dílódóirí loinge.

Innealra Mianadóireachta: Córais tiomána le haghaidh tochailteoirí, brúiteoirí, muilte liathróid.

Innealra Tógála: Codanna de chraenacha crawler móra a thiomáint, meaisíní leadránach tolláin.

Innealra Páipéir, Innealra Deic Mara, agus feidhmchláir eile óna dteastaíonn tarchur mór-uillinn, ard-chasmhóiminte.
