Name: Cúpláil Bioráin Leaisteacha RSK-ltz le Roth Coscáin Coscánaithe Díreach Éifeachtach le Freagra Tapa
Rating: 5 (99 reviews)

Sonraíocht

Príomhthréithe

Comhtháthú Ardfheidhmeach, Sábhálann sé Spás agus Costas

Comhcheanglaíonn sé an roth cúplála agus coscáin in aonad amháin, rud a chuireann deireadh leis an ngá atá le mol gléasta roth coscáin ar leithligh, eochair nasctha, agus nós imeachta ailínithe. Simplíonn sé seo go mór leagan amach aiseach an traein tiomána agus laghdaítear an costas déantúsaíochta foriomlán agus an chastacht suiteála

Coscánú Díreach, Éifeachtúil le Freagra Mear

Tá an roth coscáin ceangailte go docht leis an seafta tiomána. Feidhmíonn an chasmhóimint coscánaithe a ghineann an coscán (go hiondúil coscán diosca hiodrálach nó leictreamaighnéadach) go díreach ar an gcóras tarchurtha gan aon chaillteanas idirmheánach, rud a áirithíonn freagra coscánaithe tapa, sábháilteacht agus iontaofacht

Tá Feidhmíocht Tarchuir Mhaith aige

Oidhreacht na buntáistí a bhaineann le cúplála cineál LT: is féidir mar chúiteamh ar áirithe misalignment aiseach, gathacha, agus uilleach; soláthraíonn na toir solúbtha rubair taiseadh agus maolú creathadh den scoth, ag cosaint mótair agus trealamh ó turraing; éilíonn aon lubrication, cothabháil a shimpliú

Caighdeánú agus Idirmhalartaithe Láidir

Mar tháirge caighdeánach náisiúnta, déantar a thoisí, a rátálacha chasmhóiminte, agus sonraíochtaí an roth coscáin a shraithiú, rud a éascaíonn roghnú, soláthar, stocáil páirteanna breise, agus comhoiriúnacht mhaith le coscáin chaighdeánacha.

Réimsí Feidhmchláir Phríomhúla

Craenacha Lastuas, Craenacha Gantry: Meicníochtaí taistil an droichid agus an tralaí, agus meicníochtaí ardaithe na gcraenacha beaga

Ardaitheoirí Leictreacha: Tarchur agus coscánaithe tionól an rotha tiomána

Iompróirí Crios, Ardaitheoirí Buicéad: Deireadh seafta ionchuir an aonaid tiomána

Trealamh Tionscail Éadrom, Trádstórais agus Lóistíochta: Meicníochtaí éagsúla iompair agus slewing a éilíonn suíomh agus coscánú

Múnla	Casmhóiminte Ainmniúil (N·m)	Incheadaithe luas rothlach (rpm)	Trastomhas poll seafta (mm)	Fad poll seafta (mm)				D	B	B₁	A	Incheadaithe cúiteamh méid			Nóiméad de Táimhe (kg·m)	Meáchan (kg)
				Y-chruthach	J、J₁, Z-chruthach							Gathach		Uillinn treo
				L	L₁	L	mm
RSK-LTZ5	125	3800	25, 28	62	44	62	200	130	85	42	45	5	0.3	1°30'	0.0416	13.38
			30, 32, 35	82	60	82
RSK-LTZ6	250	3000	32, 35, 38	82	60	82	250	160	105	62	45	5	0.3	1°00'	0.1053	21.25
			40, 42	112	84	112
RSK-LTZ7	500	2400	40, 42、45、48	112	84	112	315	190	132	89	45	5	0.3	1°00'	0.2522	35
RSK-LTZ8	710	2400	45, 48, 50, 55, 56	112	84	112	315	224	132	78	65	5	0.4	1°00'	0.3470	45.14
			60,63	142	107	142
RSK-LTZ9	1000	2400	50, 55, 56	112	84	112	315	250	168	78	65	6	0.4	1°00'	0.4070	58.61
			60,63、65、70	142	107	142
RSK-LTZ10	2000	1900	63, 65, 70, 71, 75	142	107	142	400	315	168	102	80	8	0.4	1°00'	1.3050	100.3
			80, 85, 90, 95	172	132	172
RSK-LTZ11	4000	1500	80, 85, 90, 95	172	132	172	500	400	210	127	100	10	0.5	0°30'	4.330	198.73
			100, 110	212	167	212
RSK-LTZ12	8000	1200	100, 110、120、125	212	167	212	630	475	265	163	130	12	0.5	0°30'	12.49	370.6
			130	252	202	252
RSK-LTZ13	16000	1000	120, 125	212	167	212	710	600	298	174	180	14	0.6	0°30°	30.48	641.13
			130, 140, 150	252	202	252
			160,170	302	242	302

Cur Síos

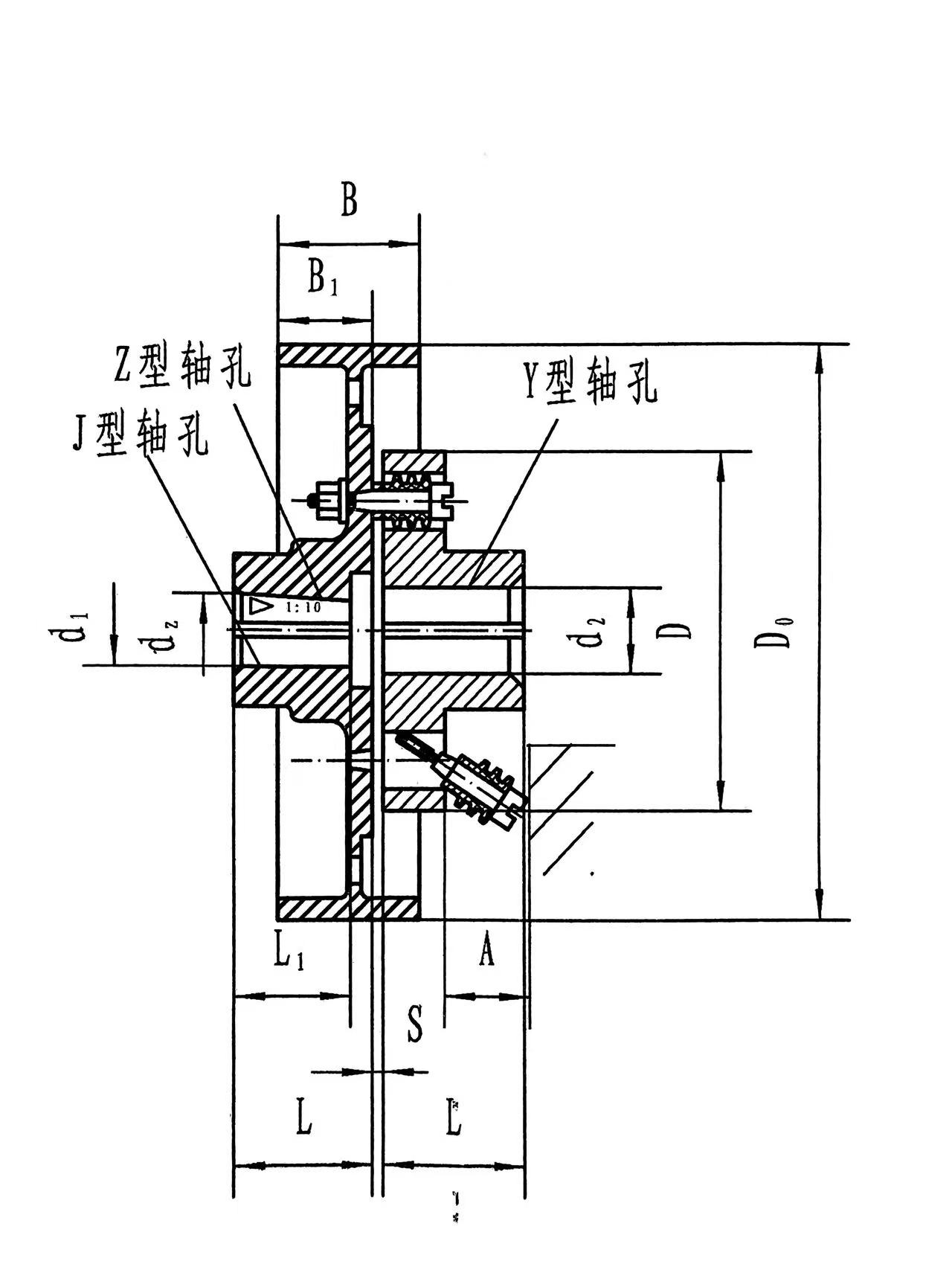

Struchtúr Bunúsach

Is féidir breathnú ar an gcineál RSK-ltz mar chomhdhéanta feidhmiúil de "Cúpláil Cineál RSK-ltz" agus "Roth Coscáin". Áirítear ar a phríomhchodanna:

Leathchúpláil Roth Coscáin: An phríomh-chomhpháirt idirdhealaitheach. De ghnáth déanta as iarann teilgthe liath ard-neart nó cruach teilgthe. Déantar a imlíne sheachtrach a mheaisíniú chun dromchla frithchuimilte sorcóireach ard-chruinneas, íseal-dhromchla-dhromchla a sholáthar mar an diosca coscáin do choscán diosca. Is minic a bhíonn gaothairí fuaraithe agus easnacha righin le feiceáil ar imeall an rotha chun diomailt teasa a fheabhsú agus chun docht a mhéadú.

An Leathchúpláil Eile: Leathchúpláil chaighdeánach (cineál flange) den ghnáthchineál RSK-lt.

Pionnaí agus Toir Sholúbtha: Mar a chéile leis an gcineál RSK-lt . Tá na bioráin (déanta as cruach 45#) socraithe ag foirceann amháin de leathchúpláil an roth coscáin. Téann an foirceann eile trí toir solúbtha rubair nó polúireatán agus cuireann sé isteach i bpoll an leathchúplála eile. Soláthraíonn na toir solúbtha tarchur fórsa, cushioning, agus cúiteamh.

Comhpháirteanna Séalaithe agus Cosanta: Lena n-áirítear clúdaigh deannaigh, fáinní séalaithe, etc., a úsáidtear chun dromchla frithchuimilte an roth coscáin a chosaint ó éilliú ola agus deannaigh.

Príomhthréithe

Comhtháthú Ardfheidhmeach, Sábhálann sé Spás agus Costas:

Coscánú Díreach, Éifeachtúil le Freagra Tapa:

Tá an roth coscáin ceangailte go docht leis an seafta tiomána. Feidhmíonn an chasmhóimint coscánaithe a ghineann an coscán (go hiondúil coscán diosca hiodrálach nó leictreamaighnéadach) go díreach ar an gcóras tarchurtha gan aon chaillteanas idirmheánach, rud a chinntíonn freagra coscánaithe tapa, sábháilteacht agus iontaofacht.

Tá Dea-Fheidhmíocht Tarchuir aige:

Caighdeánú agus Idirmhalartaithe Láidir:

Mar tháirge caighdeánach náisiúnta, déantar a thoisí, a rátálacha chasmhóiminte, agus sonraíochtaí roth coscáin a shraithiú, rud a éascaíonn roghnú, soláthar, stocáil páirteanna breise, agus comhoiriúnacht mhaith le coscáin chaighdeánacha.

Réimsí Feidhmchláir Phríomhúla

Is é an cineál RSK-ltz an "chumraíocht chaighdeánach d'innealra ardaithe agus iompair bheaga agus mheánmhéide", go háirithe oiriúnach do:

Craenacha Lastuas, Craenacha Gantry: Meicníochtaí taistil an droichid agus an tralaí, agus meicníochtaí ardaithe na gcraenacha beaga.

Ardaitheoirí Leictreacha: Tarchur agus coscánaithe cóimeála an rotha tiomána.

Iompróirí Crios, Ardaitheoirí Buicéad: Deireadh seafta ionchuir an aonaid tiomána.

Trealamh Tionsclaíoch Éadrom, Trádstórais agus Lóistíochta: Meicníochtaí éagsúla iompair agus slewing a éilíonn suíomh agus coscánaithe.
