Name: RSK-lxz Cúpláil Bioráin Solúbtha & Bush le Roth Coscáin Níl Bealú ag Teastáil
Rating: 5 (99 reviews)

Sonraíocht

Príomhthréithe

Comhtháthú Feidhmiúil, Sábháil Spáis

Comhcheanglaíonn sé an cónascaire tarchurtha agus an actuator coscánaithe in aonad amháin, rud a shimplíonn go mór leagan amach aiseach an traein tiomána, rud a shábháil spás suiteála, agus laghdaítear an deacracht agus an costas a bhaineann le spás breise a aimsiú idir an mótar agus an giarbhosca chun roth coscáin ar leith a shuiteáil.

Coscánú Díreach, Freagra Mear

Tá an roth coscáin suite go díreach ar an seafta tiomána. Cuirtear an chasmhóimint coscánaithe a ghineann an coscán ag gníomhú ar an roth i bhfeidhm go díreach ar an gcóras tarchurtha, rud a fhágann go mbíonn freagra coscánaithe tapa gan mhoill nó caillteanais ó naisc tarchurtha idirmheánacha

Struchtúr Dlúth, Suiteáil Éasca

Ar fáil mar chomhpháirt chomhtháite amháin. Ní mór don úsáideoir ach é a ailíniú agus a nascadh cosúil le cúpláil caighdeánach, gan gá le roth coscáin a ailíniú ar leithligh, an próiseas suiteála a shimpliú

Oidhreacht Buntáistí Cúplála Bioráin

Roinnt Cúiteamh Mí-ailínithe: Is féidir é a chúiteamh as méideanna beaga de mhí-ailíniú aiseach, gathach agus uilleach

Cushioning agus Damping Creathadh: Is féidir leis na fáinní leaisteacha roinnt creathadh agus turraing a ionsú

Níl Bealú ag Teastáil: Ní gá bioráin níolón agus fáinní leaisteacha a lubrication le linn oibriú

Insliú Leictreach: Soláthraíonn ábhar níolón insliú

Réimsí Feidhmchláir Phríomhúla

Craenacha Lastuas, Craenacha Gantry: Meicníocht taistil droichead, meicníocht taistil tralaí, meicníocht ardúcháin.

Craenacha Jib (Craenacha Túir, Craenacha Tairseach): Meicníocht slewing, meicníocht luffing.

Iompróirí Creasa, Ardaitheoirí Buicéad: Taobh ionchuir an druma tiomána.

Craenacha Teilgcheárta Miotaleolaíochta: Meicníochtaí Ardaithe agus Trasnaithe.

Trealamh láimhseála ábhair eile óna dteastaíonn tosaithe/stadanna go minic agus coscánaithe iontadea.

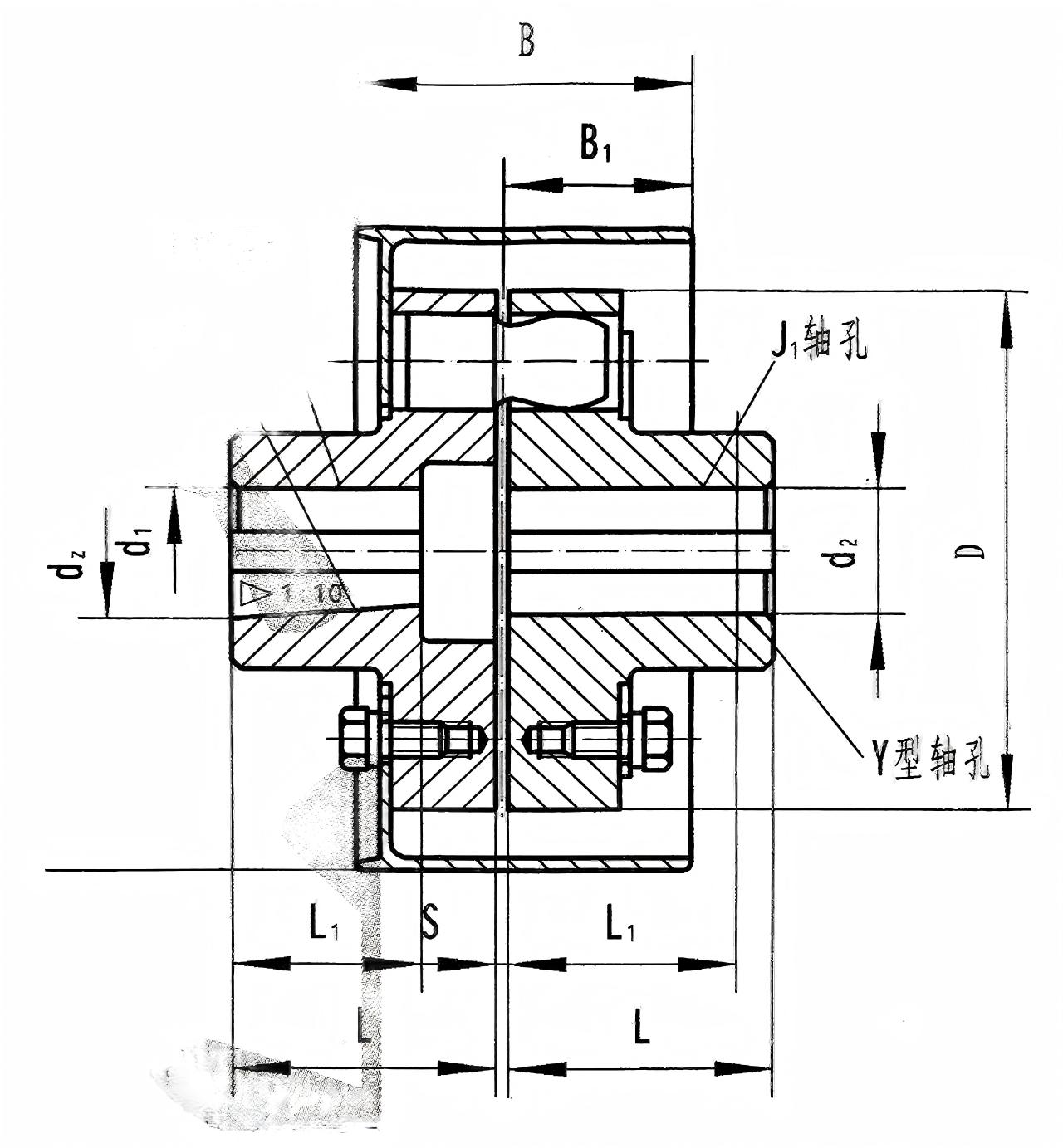

Múnla	Casmhóiminte Ainmniúil (N·m)	Incheadaithe luas rothlach (rpm)	Trastomhas poll seafta (mm) d₁、d₂、dz	Fad poll seafta (mm)			D.	D	B	B₁	S	Incheadaithe cúiteamh méid			Nóiméad of táimhe ()	Meáchan (kg)
				Y-chruthach		J、J₁, Z-chruthach						Aiseach	Gathach	Uillinn treo
				L	L₁	L	mm
RSK-LXZ1	560	5600	20, 22, 24	52	38	52	200	120	85	42	2.5	±1	0.15	≤0°30'	2.18	11
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LXZ2	1250	3750	30, 32, 35、38	82	60	82	200	160	85	40	2.5	±1	0.15	≤0°30'	2.45	14
			40, 42, 45, 48	112	84	112
RSK-LXZ3	1250	2430	30, 32, 35、38	82	60	82	315	160	132	66	2.5	±1	0.15	≤0°30'	13.08	25
			40, 42, 45, 48	112	84	112
RSK-LXZ4	2500	2430	40, 42, 45, 48、50、56	112	84	112	315	195	132	66	3	±1.5	0.15	≤0°30'	16.6	40
			60,63	142	107	142
RSK-LXZ5	2500	1900	40, 42, 45, 48、50、55、56	112	84	112	400	195	168	84	3	±1.5	0.15	≤0°30'	49.2	59
			60,63	142	107	142
RSK-LXZ6	3150	1900	50, 55, 56	112	84	112	400	220	168	84	3	±1.5	0.15	≤0°30'	57.6	69
			60,63、65、70、71、75	142	107	142
RSK-LXZ7	3150	1500	50, 55, 56	112	84	112	500	220	210	105	3	±1.5	0.15	≤0°30'	127.4	91
			60,63、65、70、71、75	142	107	142
RSK-LXZ8	6300	1900	60,63、65、70、71、75	142	107	142	400	280	168	84	4	±2	0.2	≤0°30'	161.7	88
			80,85	172	132	172
RSK-LXZ9	6300	1500	60,63、65、70、71、75	142	107	142	500	280	210	105	4	±2	0.2	≤0°30'	129.2	113
			80,85	172	132	172
RSK-LXZ10	11200	1500	70, 71, 75	142	107	142	500	320	210	105	4	±2	0.2	≤0°30'	156	156
			80,85、90、95	172	132	172
			100, 110	212	167	212
RSK-LXZ11	11200	1220	70, 71, 75	142	107	142	630	320	265	132	4	±2	0.2	≤0°30'	314	187
			80,85、90、95	172	132	172
			100, 110	212	167	212
RSK-LXZ12	16000	1220	80,85、90、95	172	132	172	630	360	265	132	5	±2	0.2	≤0°30'	328	326
			100, 110、120、125	212	167	212
RSK-LXZ13	22400	1080	100, 110、120、125	212	167	212	710	410	298	149	5	±2	0.2	≤0°30'	713	337
			130、140	252	202	252
RSK-LXZ14	35500	1080	110, 120, 125	212	167	212	710	480	298	149	6	±2.5	0.25	≤0°30'	849	458
			130, 140, 150	252	202	252
			160, 170, 180	302	242	302
RSK-LXZ15	35500	950	110, 120, 125	212	167	212	800	480	335	168	6	±2.5	0.25	≤0°30'	1231	504
			130, 140, 150	252	202	252
			160, 170, 180	302	242	302

Cur Síos

Struchtúr Bunúsach

Leathchúpláil Roth Coscáin: Is é seo a chomhpháirt shainiúil. De ghnáth déanta as cruach teilgthe chun neart leordhóthanach agus friotaíocht caitheamh a chinntiú. Déantar an imlíne sheachtrach a mheaisíniú go beacht (casaithe agus talamh) chun garbh an dromchla sonraithe, rith gathacha, agus lamháltais tiús a chomhlíonadh chun feidhmiú mar dhromchla frithchuimilte an choscáin. Is minic a bhíonn gaothairí fuaraithe ar imeall an rotha chun diomailt teasa a fheabhsú le linn coscánaithe.

An Leathchúpláil Eile: Corp caighdeánach leathchúplála, déanta go hiondúil as iarann teilgthe nó as cruach theilgthe.

Pionnaí agus Fáinní Leaisteacha: Cosúil leis an gcúpláil cineál RSK-lx, úsáideann sé bioráin níolón (polaimíd) péireáilte le fáinní leaisteacha déanta as rubar nó polúireatán. Tarchuireann na bioráin chasmhóiminte, agus soláthraíonn na fáinní leaisteacha cushioning agus cúiteamh. Is príomhdhifríocht é seo ón gcineál RSK-lt a úsáideann bushings rubair.

Plátaí Coimeádta, Cnónna, Niteoirí: Úsáidtear iad chun an tionól bioráin a dhaingniú.

Feidhmíocht struchtúrach:

Úsáidtear níolón le haghaidh comhpháirteanna leaisteacha, a bhfuil ard-neart agus friotaíocht caitheamh, agus tá sé oiriúnach do thimpeallachtaí creimneach.

Tá dromchla seachtrach an roth coscáin chruach tar éis cóireáil a mhúchadh.

Raonta an teocht oibriúcháin ó -20 ℃ go 70 ℃.

Príomhthréithe

Comhtháthú Feidhmiúil, Sábháil Spáis:

Comhcheanglaíonn sé an cónascaire tarchurtha agus an actuator coscánaithe in aonad amháin, ag simpliú go mór leagan amach aiseach an traein tiomána, ag sábháil spás suiteála, agus ag laghdú an deacracht agus an costas a bhaineann le spás breise a aimsiú idir an mótar agus an giarbhosca chun roth coscáin ar leith a shuiteáil.

Coscánú Díreach, Freagairt Mhear:

Tá an roth coscáin suite go díreach ar an seafta tiomána. Cuirtear an chasmhóimint coscánaithe a ghineann an coscán ag gníomhú ar an roth i bhfeidhm go díreach ar an gcóras tarchurtha, rud a fhágann go bhfuil freagra coscánaithe tapa gan mhoill nó caillteanais ó naisc tarchurtha idirmheánacha.

Struchtúr Dlúth, Suiteáil Éasca:

Oidhreacht sé Buntáistí Cúplála Bioráin:

Roinnt Cúiteamh Mí-ailínithe: Is féidir é a chúiteamh as méideanna beaga de mhí-ailíniú aiseach, gathach agus uilleach.

Cushioning agus Damping Creathadh: Is féidir leis na fáinní leaisteacha roinnt creathadh agus turraing a ionsú.

Níl Bealú ag Teastáil: Ní gá bioráin níolón agus fáinní leaisteacha a lubrication le linn oibriú.

Insliú Leictreach: Soláthraíonn ábhar níolón insliú.

Réimsí Feidhmchláir Phríomhúla

Is é an cineál RSK-lxz an "Cúpláil Chaighdeánach d'Innealra Ardaithe agus Iompair" agus úsáidtear é i mbeagnach gach craenacha agus iompróirí faoi thiomáint leictreach:

Craenacha Lastuas, Craenacha Gantry: Meicníocht taistil droichead, meicníocht taistil tralaí, meicníocht ardúcháin.

Craenacha Jib (Craenacha Túir, Craenacha Tairseach): Meicníocht slewing, meicníocht luffing.

Iompróirí Creasa, Ardaitheoirí Buicéad: Taobh ionchuir an druma tiomána.

Craenacha Teilgcheárta Miotaleolaíochta: Meicníochtaí Ardaithe agus Trasnaithe.

Trealamh láimhseála ábhair eile óna dteastaíonn tosaithe/stadanna go minic agus coscánaithe iontaofa.
