Sonraíocht

Uillinn oibriúcháin≤18°

Leathnú incheadaithe±12~±35

Sonraíochtaí Bunúsacha:

Cineál	Léaráid	Casmhóiminte Ainmniúil (N·m)	Torc Tuirse (N·m)	Uillinn Oibriúcháin Incheadaithe		An leathnú Δ	Nóiméad na táimhe GD³ J × 10 ^-3 (kg·m²)
				Uillinn Oibriúcháin Incheadaithe			L=500	L=1000	Gach 100 níos mó den fhad
				I rothlú	Ag sosa		Seafta Soladach	Seafta Hollow	Seafta Soladach	Seafta Hollow
BJ75DF	Fíor 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Fíor 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Fíor 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Fíor 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ 175DF	Fíor 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Fíor 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Fíor 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Fíor 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Fíor 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

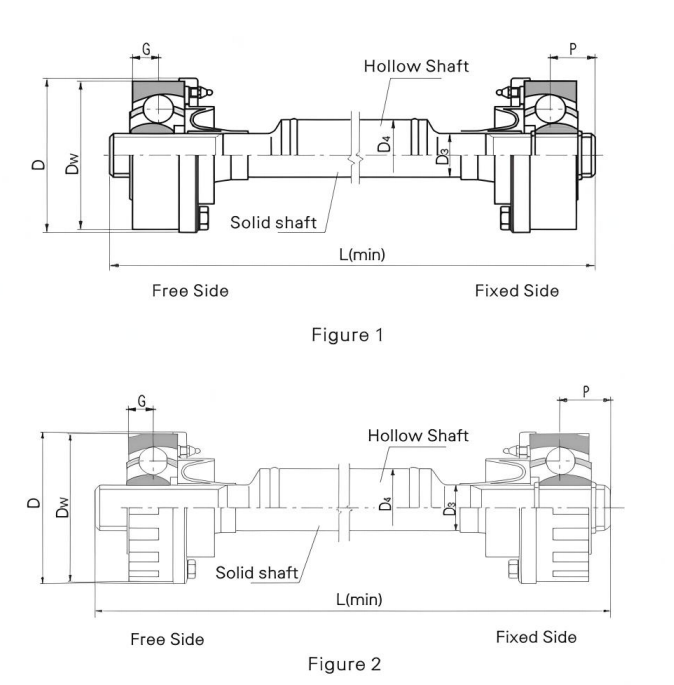

Na príomhthoisí:

Cineál	Léaráid	Dw	D	G	P	Seafta Soladach D3	Seafta Hollow D4	L(nóim)
Cineál	Léaráid	Dw	D	G	P	Seafta Soladach D3	Seafta Hollow D4	Seafta Soladach	Seafta Hollow
BJ75DF	Fíor 1	80	85	12.2	16	22	50	145	505
BJ95DF	Fíor 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Fíor 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Fíor 1	146	151	24.1	28	46	76	250	705
BJ 175DF	Fíor 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Fíor 2	190	196	30	40	60	102	335	805
BJ225DF	Fíor 2	212	218	32.5	48	66	102	375	805
BJ250DF	Fíor 2	230	238	37.5	53	76	140	395	805
BJ300DF	Fíor 2	266.7	273	42	65	84	140	445	805

An tréith agus úsáid

Déantar coigeartú an achair suiteála agus an leathnú aiseach a bhaint amach tríd an bhfeistiú splíne sleamhnáin sa chomhpháirteach uilíoch.

Úsáidtear é go príomha le haghaidh tiomáint an rolla pinch, scrobarnach rolla ina saothraítear rónta, ag críochnú rolla teannas agus ag brú rolla ar an trealamh metallurgical.

An sampla siombalach: BJ125DF1000

BJ: Cineál BJ

125: Is é 125 an tsonraíocht

DF: Cineál DF

1000: Is é an fad 1000

Déan cur síos

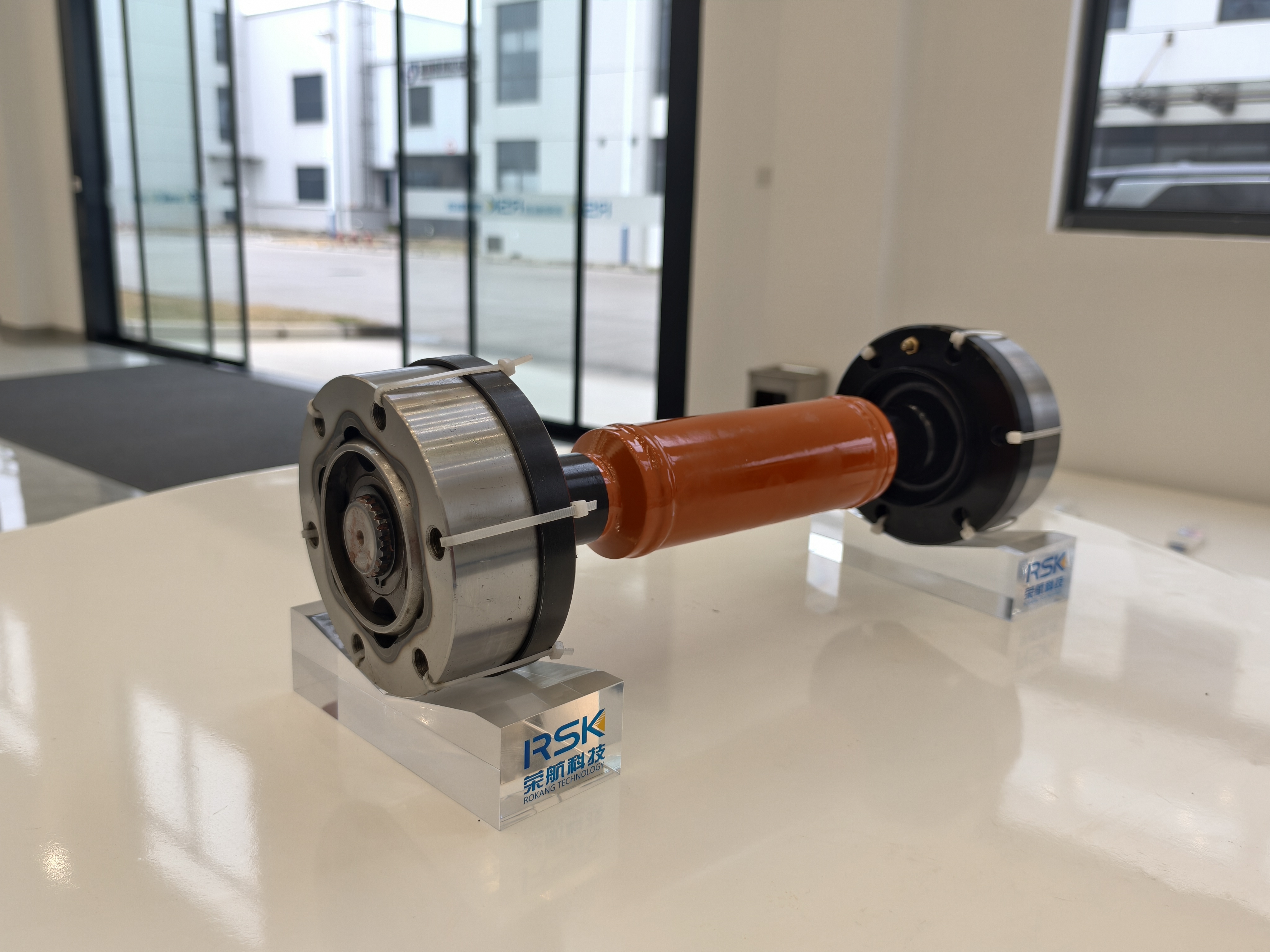

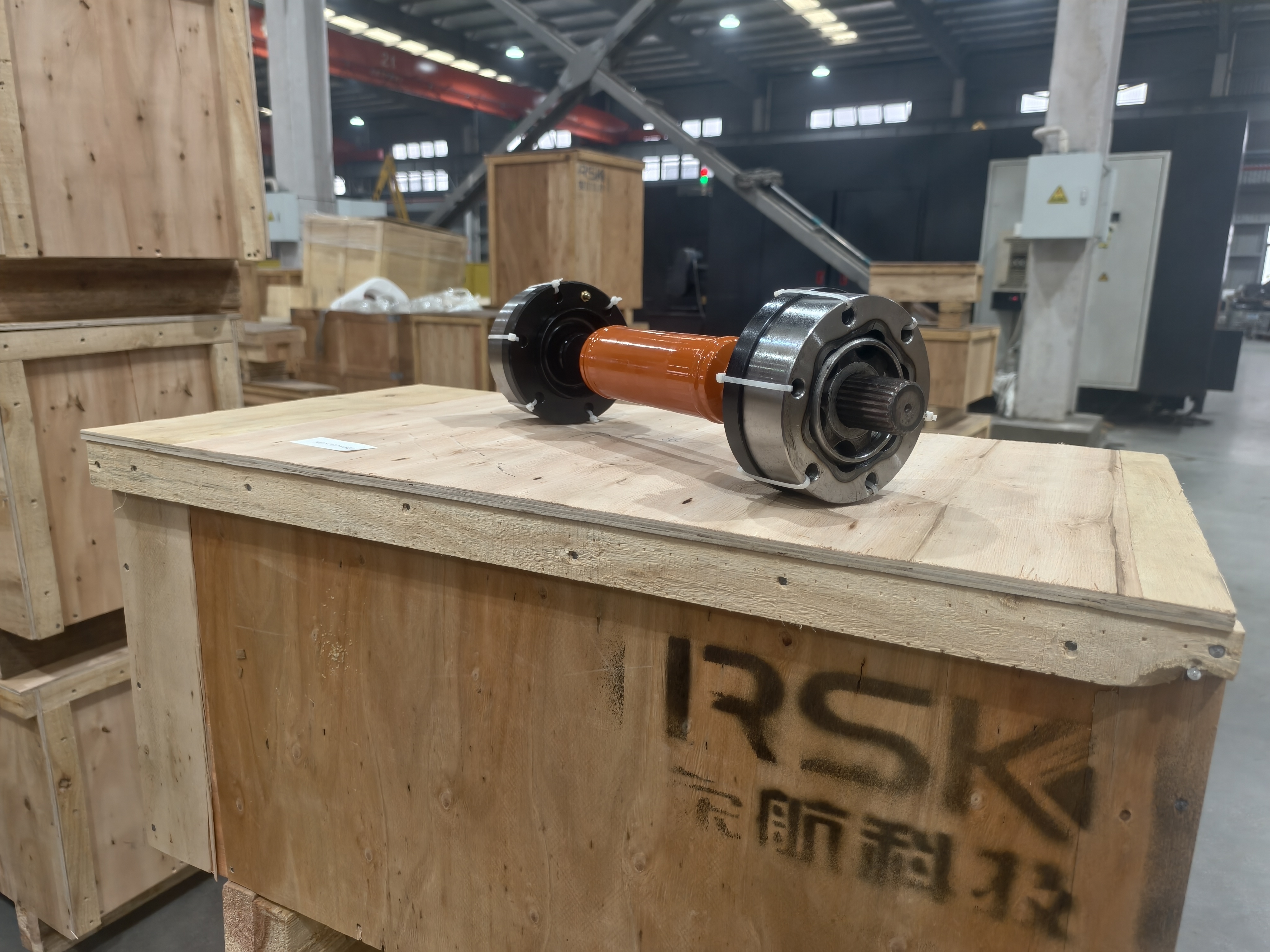

Is comhpháirt tarchurtha ardfheidhmíochta é RSK CV Joint (comhpháirt treoluas tairiseach cage liathróid). Cuirimid CV Joints iontaofa, cost-éifeachtach ar fáil. Tá a dhearadh struchtúrach beacht agus go príomha comhdhéanta de fáinne seachtrach cage liathróid, fáinne istigh réalta-chruthach, cage agus liathróid cruach tarchurtha fórsa. Tá an fáinne seachtrach cage liathróid agus an fáinne istigh réalta-chruthach ceangailte go daingean leis na seaftaí tiomána agus tiomáinte faoi seach. Tá lárionaid na liathróidí cruach tarchurtha fórsa suite san eitleán a théann trí lár an chúplála agus cuirtear iad sa rásbhealach atá comhdhéanta de grooves sféarúla seachtracha an fháinne seachtrach sféarúil agus grooves sféarúla seachtracha an fháinne istigh i gcruth réalta. Tá lár an dá dhromchla sféarúil i gcomhthráth le lár an chúplála uilíoch, ag cinntiú cruinneas agus cobhsaíocht na hoibríochta.

Ó thaobh an phrionsabail oibre, d'fhonn a chinntiú go bhfuil lárionaid na liathróidí cruach ar fad i gcónaí ar an déroinnteoir uillinn idir an dá ais seafta, tá na liathróidí cruach suiteáilte i bhfuinneog an chliabháin. Ar an mbealach seo, nuair a athraíonn an uillinn idir seafta tiomána agus tiomáinte an chúplála, is féidir leis an bpointe tarchurtha fórsa leanúint de bheith ar an déroinnteoir uillinn, ionas go mbeidh an luas idir na seafta tiomána agus na seafta tiomáinte fós sioncrónaithe, ag baint amach tarchur cumhachta cobhsaí agus éifeachtach.

Tá feidhmíocht den scoth ag an táirge seo maidir le friotaíocht caitheamh. Tá comhpháirteanna lárnacha déanta as cruach ard-neart caitheamh-resistant, agus déantar iad a phróiseáil ag próisis chun cinn mar bhrionnú cruinneas agus easbhrúite fuar chun cobhsaíocht an struchtúir cruach inmheánaigh a chinntiú agus friotaíocht caitheamh an ábhair a fheabhsú go mór. Ag an am céanna, déantar cóireáil speisialta ar an dromchla le frith-chreimeadh chun cumas an táirge a fheabhsú tuilleadh chun seasamh in aghaidh creimeadh i dtimpeallachtaí crua agus a shaol seirbhíse a leathnú go suntasach.

Tá raon leathan cásanna iarratais aige, go háirithe sa tionscal feithicleach, metallurgical, éadrom, innealra trom agus tionscail eile, nuair is féidir le tarchur seafta faoi choinníollacha uillinneacha claonta móra agus toisí gathacha srianta nasc cumhachta iontaofa agus ráthaíochtaí tarchurtha a sholáthar do chineálacha éagsúla trealamh meicniúil.
