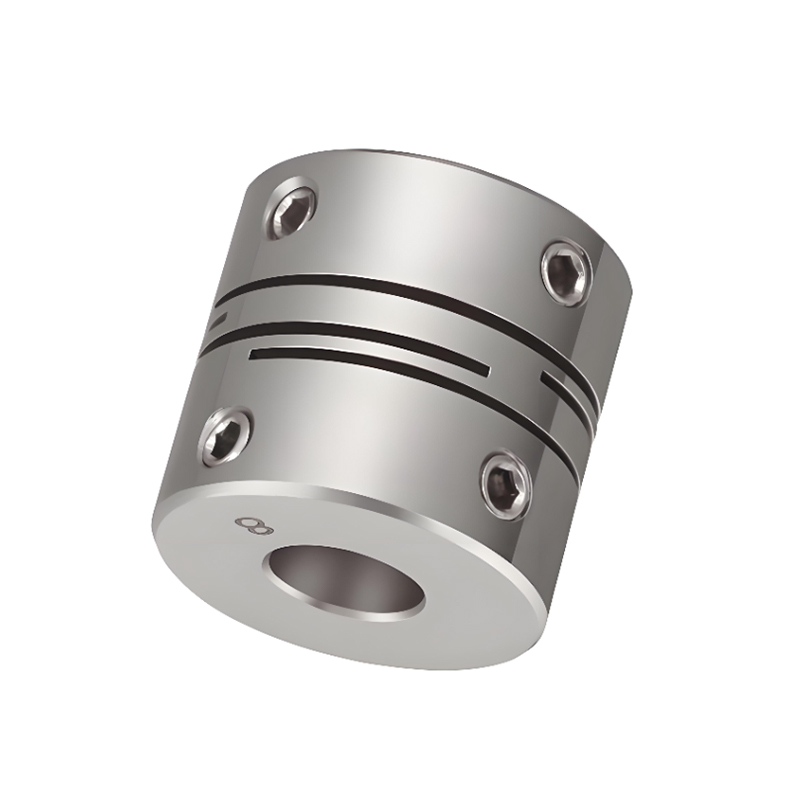

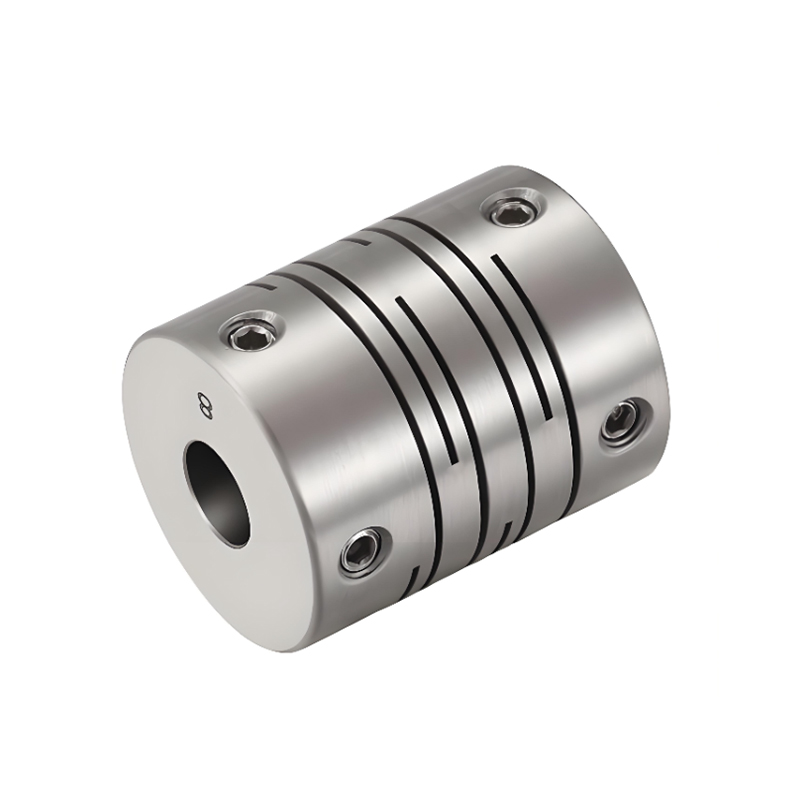

RSK-CPPG Cruach Dhosmálta Ard-Rigidity Comhuaineach Líne Cúplála Seafta Suímh Cineál scriú

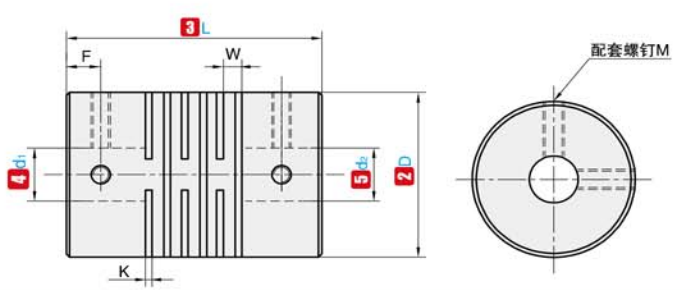

Ainm cód

D

L

Trastomhas Inmheánach Caighdeánach(mm)

K

W

F

M

Géarú chasmhóiminte (N.m)

RSK- CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6.35  7  8  9           10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M5

5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Nóta: Is féidir na poill istigh ag an dá cheann den chúpláil a chomhcheangal go saor leis na trastomhais íosta agus uasta laistigh. Is le haghaidh tagartha amháin iad na méideanna trastomhais istigh atá marcáilte sa tábla. Tá an trastomhas poll a theastaíonn ón gcustaiméir freisin le haghaidh tagartha amháin. Maidir leis an trastomhas poll a theastaíonn ón gcustaiméir, déan teagmháil linn.

Ainm cód

D

L

Casmhóiminte rátála(N.m)

Ceadaigh laofacht(mm)

Ceadaigh tilt(∠°)

Ceadaigh diall aiseach(mm)

Ceadaigh RPM

stiffness torsional statach (N.m/rad)

Nóiméad táimhe(N.m)

Meáchan(g)

RSK- CPPG

16

17.4

2

0.05

0.5

±0.10

24000

200

2.8×10 ^-5

25

19

20

4

0.05

0.5

±0.10

24000

270

6.2×10 ^-5

40

24

25

6

0.05

0.5

±0.10

24000

790

2.0×10 ^-5

75

29

30

8

0.05

0.5

±0.10

24000

1400

5.2×10 ^-5

145

34

35

12

0.05

0.5

±0.10

24000

2200

1.1×10 ^-4

200

39

40

15

0.05

0.5

±0.10

24000

4100

2.3×10 ^-4

250

44

45

23

0.05

0.5

±0.10

24000

5100

4.3×10 ^-4

365

Nóta: Déantar an chasmhóimint táimhe agus na paraiméadair theicniúla thuas a thomhas de réir chaighdeáin an cró uasta. Baineann an luach tóirse uasta rátáilte le marthanacht an chúplála féin. Dá mhéad an trastomhas seachtrach, is mó an fórsa, agus is lú an trastomhas seachtrach, is airde an luas incheadaithe.
