Name: RSK-SWC BH Síneadh caighdeánach cineál sádrála cúplála comhpháirteach uilíoch
Rating: 5 (99 reviews)

Sonraíocht

Cúitíonn sé as Mí-ailíniú Mór-Uuilleach

Dearadh Dlúth le Cumas Luchtaithe Ard

Éifeachtúlacht Tarchurtha Ard

Iontaofacht Ard agus Cothabháil Réasúnta Simplí

Oiriúnach do Chomhshaol Harsh

In iarratais phraiticiúla, déantar iad a aicmiú i gcineálacha tromshaothair, meándleachta, éadroma agus meánmhéide bunaithe ar mhéid an chasmhóiminte a tharchuirtear. Úsáidtear cúpláin uilíocha tromshaothair go coitianta in innealra metallurgical, innealra trom, innealra peitriliam, innealra tógála, innealra ardaithe agus iompair, etc. Is minic a úsáidtear cúpláin uilíocha meándleachta agus éadroma i bhfeithiclí amhail gluaisteán agus innill ghluaiste, chomh maith le hinnealra tionsclaíoch éadrom. Úsáidtear cúpláin uilíocha beagamhéide go príomha le haghaidh tarchur gluaisne, go hiondúil in innealra beachta agus meicníochtaí rialaithe.

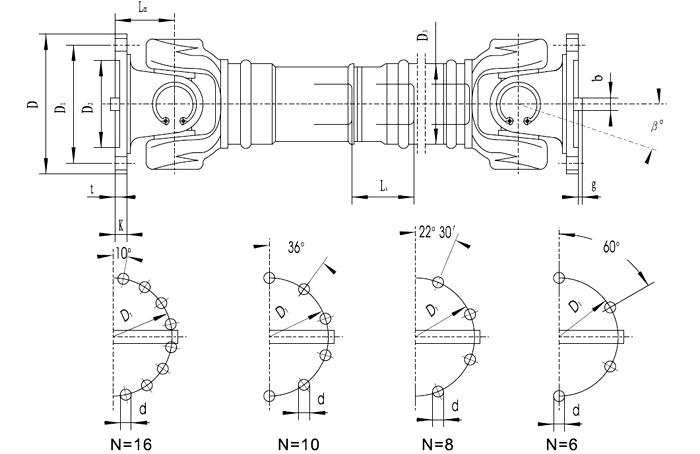

P/N	Trastomhas Oirbheartaíochta D/mm	Casmhóiminte ainmniúil Tn/kN.m	Toradh tuirse Tf/kN.m	Díláithriú Aiseach Ls/mm	Mí-ailíniú uilleachβ/(。）	Toise(mm)				Nóiméad Dinimiciúla táimheI (kg·m2)			Meáchan ( Kg)
						Lmin	D3		Lm	Lmin	100 mm de mhéadú riamh		Lmin	100 mm de mhéadú riamh
SWC100BH	100	1.25	0.63	≤25	55	390		60		0.0044		0.00019	6.10		0.35
SWC120BH	120	2.5	1.25	≤25	80	485		70		0.0109		0.00044	10.8		0.55
SWC150BH	150	5	2.5	≤25	80	590		89		0.0423		0.00157	24.5		0.85
SWC180BH	180	12.5	6.3	≤25	100	810		114		0.1750		0.0070	70.0		2.5
SWC225BH	225	40	20	≤15	140	920		152		0.5380		0.0234	122		4.9
SWC250BH	250	63	31.5	≤15	140	1035		168		0.9660		0.0277	172		5.3
SWC285BH	285	90	45	≤15	140	1190		194		2.0110		0.0510	263		6.3
SWC315BH	315	125	63	≤15	140	1315		219		3.6050		0.0795	382		8.0
SWC350BH	350	180	90	≤15	150	1410		267		7.0530		0.2219	582		15.0
SWC390BH	390	250	125	≤15	170	1590		267		12.164		0.2219	738		15.0
SWC440BH	440	355	180	≤15	190	1875		325		21.420		0.4744	1190		21.7
SWC490BH	490	500	250	≤15	190	1985		325		32.860		0.4744	1452		21.7
SWC550BH	550	710	355	≤15	240	2300		426		68.920		1.3570	2380		34

Cur Síos

Is comhpháirt bhunúsach é comhchúpláil uilíoch (ar a dtugtar Cardan Joint, Hooke's Joint, nó U-Joint) a úsáidtear go forleathan i gcórais tiomána meicniúla. Is í a phríomhfheidhm ná dhá sheafta nach bhfuil a n-aiseanna comhlíneacha a nascadh agus chasmhóimint agus tairiscint rothlach a tharchur eatarthu.Tá a phrionsabal oibriúcháin bunaithe ar mheicníocht nasctha sféarúil, rud a ligeann do na seaftaí nasctha uillinn áirithe áirithe a fhoirmiú (go hiondúil suas le 15°-20°) laistigh d’eitleán agus mar chúiteamh ar mhion-ailíniú aiseach, gathach agus uilleach.

Is éard atá i ngnáthchúpláil comhpháirteach uilíoch amháin na comhpháirteanna seo a leanas go príomha:

Cuing (Cuing Tiomána agus Cuing Thiománaithe): Críochnaíonn an forc U-chruthach nó cuing atá ceangailte de na seaftaí.

Seafta Croise/Damhán alla (Croschruth): An croí-chomhpháirt, ina bhfuil ceithre dhialann trunnion eagraithe i gcruth croise.

Imthacaí sorcóir Snáthaide / Imthacaí Plain: Suiteáilte idir na dialanna tras-seafta agus an cuing bores chun cuimilte agus caitheamh a laghdú.

Caipín Imthacaí / Fáinne Coinneála (Ciorcad): Úsáidtear é chun na imthacaí a dhaingniú agus a shéaladh, rud a chosc ar dhíchóimeáil.

Chun an luaineacht treoluas a bhaineann le haon alt amháin a shárú, is gnách go n-úsáideann cleachtas innealtóireachta socrú "comhpháirteach uilíoch dúbailte" i sraith. Caithfidh an socrú seo cloí leis an riail suiteála "go bhfuil na huillinneacha seafta ionchuir agus aschuir i gcoibhneas leis an seafta idirmheánach comhionann, agus luíonn na cuingeanna ag an dá cheann den seafta idirmheánach san eitleán céanna" chun tarchur treoluas tairiseach a bhaint amach.

Cúitíonn sé as Mí-ailíniú Mór-Uuilleach:

A buntáiste is suntasaí. Is féidir le comhpháirteach aonair freastal ar uillinn oibre sách mór (go hiondúil 15 ° -25 °, suas le 35 ° le dearaí speisialta), rud a fhágann go bhfuil sé oiriúnach chun seaftaí a nascadh le hearráidí suntasacha suiteála nó iad siúd atá faoi réir gluaiseachta coibhneasta le linn oibriú.

Dearadh Dlúth le Cumas Luchtaithe Ard:

Tógáil sách simplí ach láidir, go minic brionnaithe as cruach cóimhiotail ard-neart. In ann chasmhóiminte an-ard a tharchur, atá oiriúnach d'innealra tromshaothair (m.sh. muilte rollta, longa, trealamh mianadóireachta).

Éifeachtúlacht Tarchuir Ard:

Le imthacaí sorcóir snáthaidí, is beag an caillteanas cuimilte, ag baint amach rátaí éifeachtúlachta 98% -99.9%.

Iontaofacht Ard agus Cothabháil Réasúnta Simplí:

Garbh agus durable le saol seirbhíse fada nuair a lubricated i gceart. Is gnách go dtaispeántar teipeanna mar chaitheamh ar an trasseafta nó ar na himthacaí, atá sách simplí le hathsholáthar.

Oiriúnach do Thimpeallacht Gharbh:

Is féidir oibriú i dtimpeallachtaí deannaigh, tais, nó le héagsúlachtaí teochta nuair a bhíonn clúdaigh nó rónta cosanta feistithe orthu.

Príomhréimsí Feidhmchláir:

Tionscal Feithicleach: Córais Driveshaft, ag nascadh an tarchur chuig an acastóir tiomána.

Innealra Metallurgical: Meicníochtaí tiomána do mhuilte rollta, meaisíní dírithe.

Innealra Tógála: Suímh a éilíonn tarchur cumhachta mór-uillinn i gcraenacha, tochailteoirí, trucailí caidéil coincréite, etc.

Innealra Páipéir, Tionscal Mara, Innealra Mianadóireachta ar Dhleacht Trom: Trealamh a tharchuireann ardchasmhóiminte agus a bhaineann le mí-ailíniú seafta.
