Sonraíocht

Uillinn oibriúcháin=18°

Leathnú incheadaithe 士12~±35

Ag nascadh le mol flange

Sonraíochtaí Bunúsacha:

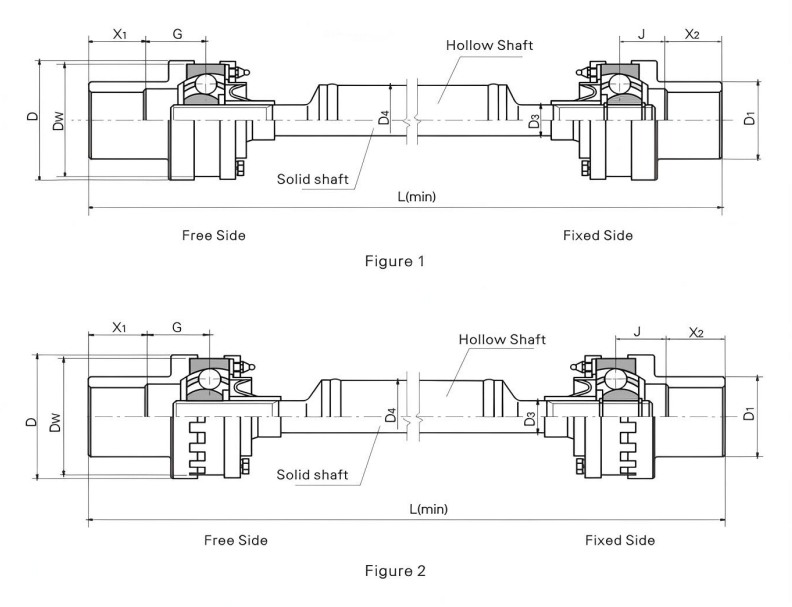

Cineál	Léaráid	Casmhóiminte Ainmniúil (N·m)	Torc Tuirse (N·m)	Uillinn Oibriúcháin Incheadaithe		An leathnú Δ	Nóiméad na táimhe GD³ J × 10 ^-3 (kg·m²)
				Uillinn Oibriúcháin Incheadaithe			L=500	L=1000	Gach 100 níos mó den fhad
				I rothlú	Ag sosa		Seafta Soladach	Seafta Hollow	Seafta Soladach	Seafta Hollow
BJ75D	Fíor 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Fíor 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ 125D	Fíor 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ 150D	Fíor 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ 175D	Fíor 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Fíor 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Fíor 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Fíor 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Fíor 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

Na príomhthoisí:

Cineál	Léaráid	Dw	D	D1	G	J	Seafta Soladach D3	Seafta Hollow D4	L(nóim)
Cineál	Léaráid	Dw	D	D1	G	J	Seafta Soladach D3	Seafta Hollow D4	Seafta Soladach	Seafta Hollow
BJ75D	Fíor 1	80	85	55	38	26	22	50	280	640
BJ95D	Fíor 1	95	100	65	50	32	27.5	50	400	710
BJ 125D	Fíor 1	125	130	90	62	42	36.75	60	490	840
BJ 150D	Fíor 1	146	151	105	72	50	46	76	520	970
BJ 175D	Fíor 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Fíor 2	190	196	140	85	65	60	102	650	1120
BJ225D	Fíor 2	212	218	160	90	70	66	102	720	1140
BJ250D	Fíor 2	230	238	180	100	80	76	140	750	1160
BJ300D	Fíor 2	266.7	273	205	115	90	84	140	830	1190

Nótaí :X ₁ ,X ₂ an gcinnfidh custaiméirí faid na bhfoircinn seafta.

An tréith agus úsáid

Déantar coigeartú an achair suiteála agus an leathnú aiseach a bhaint amach tríd an bhfeistiú splíne sleamhnáin sa chomhpháirteach uilíoch.

úsáidtear é go príomha le haghaidh tiomáint an rolla pinch, scrobarnach rolla ina saothraítear rónta, críochnú rolla teannas agus Fáscadh rolla ar an trealamh metallurgical.

An sampla siombalach: BJ125D1000

BJ: Cineál BJ

125: Is é 125 an tsonraíocht

D: Cineál D

1000: Is é an fad 1000

Déan cur síos

Is comhpháirt cruinneas é an cage liathróid stua groove cage cúplála uilíoch luas tairiseach a bhfuil ról lárnach aige i réimse an tarchurtha tionsclaíochta nua-aimseartha. Leis an fheidhmíocht den scoth agus cáilíocht iontaofa, tá sé ina rogha iontach do go leor cásanna iarratais ard-éileamh.

Tá an Comhpháirteach CV comhdhéanta den chuid is mó de chroí-chomhpháirteanna mar an fáinne seachtrach cage liathróid, an fáinne istigh réalta-chruthach, an cage agus an liathróid chruach tarchuir fórsa. Tá an fáinne seachtrach cage liathróid agus an fáinne istigh réalta-chruthach ceangailte go daingean leis na seaftaí máistir agus sclábhaithe faoi seach. Tá lár an liathróid chruach tarchuir fórsa suite sa phlána a théann trí lár an chúplála agus cuirtear é sa rásbhealach comhdhéanta de na grooves sféarúla seachtracha den fháinne seachtrach sféarúil agus na grooves sféarúla seachtracha den fháinne istigh réalta-chruthach. Tá lár an dá sféar ag teacht go beacht le lár an chúplála uilíoch, agus tá na liathróidí cruach suiteáilte i bhfuinneog an chliabháin. Cinntíonn dearadh struchtúrach fíorálainn den sórt sin, nuair a athraíonn an uillinn idir seaftaí máistir agus sclábhaithe an chúplála, go bhfuil an pointe tarchurtha fórsa i gcónaí ar dhéroinneoir na huillinne, agus ar an gcaoi sin go ndéantar sioncrónú ar an luas idir na seaftaí máistir agus sclábhaithe a bhaint amach, agus is é sin an chúis bhunúsach freisin go dtugtar cúpláil uilíoch treoluas tairiseach sioncrónach air.

I dtéarmaí feidhmíochta, tá go leor buaicphointí ag an gcúpláil seo. Tá a sioncrónaithe den scoth, rud a sheachnaíonn go héifeachtach an fhadhb a bhaineann le hoibriú trealaimh éagobhsaí de bharr difríochta luais. Tá feidhmíocht láidir maolánaithe agus laghdaithe creathadh aige, rud a d'fhéadfadh an torann a laghdú go mór le linn an phróisis tarchurtha agus timpeallacht níos ciúine a chruthú d'oibriú trealaimh. Thairis sin, faoin trastomhas uainíochta céanna agus uillinn claonta, is féidir a chumas ualachiompartha a mhéadú 0.5-1 uair i gcomparáid le táirgí den chineál céanna, atá in ann go hiomlán chasmhóiminte mór a tharchur. Sa dá threo aiseach agus gathacha, tá méid cúitimh mór aige, go háirithe sa treo aiseach, is féidir a bhaint amach gan splines seachtracha, struchtúr iomlán an trealaimh a shimpliú go mór. Ina theannta sin, tá na buntáistí a bhaineann le struchtúr úrscéal, meáchan éadrom, próiseasacht maith, etc., ag an gcúpláil freisin, atá áisiúil le haghaidh táirgeadh mais agus cuidíonn sé le costais a laghdú. Ag an am céanna, tá sé iontaofa i bhfeidhm, éasca le chéile agus disassemble, éasca a choimeád ar bun go laethúil, agus tá shaol seirbhíse fada. Cibé an bhfuil sé ualach trom íseal-luas nó coinníollacha tarchurtha ardluais, is féidir leis dul i ngleic go héasca.

Úsáidtear cúpláil uilíoch treoluas tairiseach sioncrónach cineál cage liathróid seasta ard-chasmhóiminte go forleathan i go leor tionscail mar mhiotaleolaíocht, mianadóireacht, innealra innealtóireachta, peitriceimiceach, etc. I dtrealamh rollta cruach ar scála mór sa tionscal miotalóireachta, is féidir leis an chasmhóimint mhór a tharchur go seasta chun éifeachtacht agus cruinneas an phróisis rollta cruach a chinntiú; i dtrealamh tochailte agus iompair innealra mianadóireachta, is féidir é a oiriúnú do dhálaí oibre casta chun tarchur cumhachta cobhsaí agus iontaofa a chinntiú; in oibríochtaí ardaithe agus tochailte innealra innealtóireachta, soláthraíonn sé tacaíocht láidir d'aschur cumhachta láidir an trealaimh; i dtrealamh a mheascadh agus a iompar ar scála mór sa tionscal peitriceimiceach, tá ról ríthábhachtach tarchurtha aige.
