Sonraíocht

Cineál	Ainmneach chasmhóiminte (N·m)	Tuirse chasmhóiminte (N·m)	Incheadaithe Oibriúcháin Uillinn a	Tá an. Leathnú △	Nóiméad na Táimhe
					Seafta Soladach		Seafta log
					L(nóim)	Gach 100 níos mó den fhad	L(nóim)	Gach 100 níos mó den fhad
BHJ100E	7850	1840	12°	±15	5.8	0.2
BHJ120E	11000	4000	12°	±20	14.3	0.4
BHJ150E	17400	6300	12°	±20	44.9	1.4	49.4	1.9
BHJ180E	37500	13700	10°	±20	109.6	2.4	120.6	3.8
BHJ225E	58000	21000	10°	±20 -40	297.7	5.1	319.2	6.9
BHJ250E	80000	31000	10°	±30 -40	463.3	7.7	599.2	24.1
BHJ285E	132000	48000	10°	±30 -40	1019.2	18.2	1105.0	24.1
BHJ315E	150000	66500	8°	±30 -45	1427.7	22.0	1501.5	24.1
BHJ350E	225000	90000	8°	±30 -50	3049.8	39.0	3191.6	41.5
BHJ390E	312500	125000	8°	±40 -60	5252.7	64.4	5609.1	78.4
BHJ440E	450000	180000	8°	±40 -60	9610.2	111.4	10126.0	120.3
BHJ490E	625000	250000	8°	±40 -60	16711.6	197.5	18379.2	271.3
BHJ550E	887500	355000	8°	±50 -70	29866.3	325.9	30637.1	287.8
BHJ620E	1250000	500000	8°	±50 -70	54975.3	545.0	57143.0	561.9

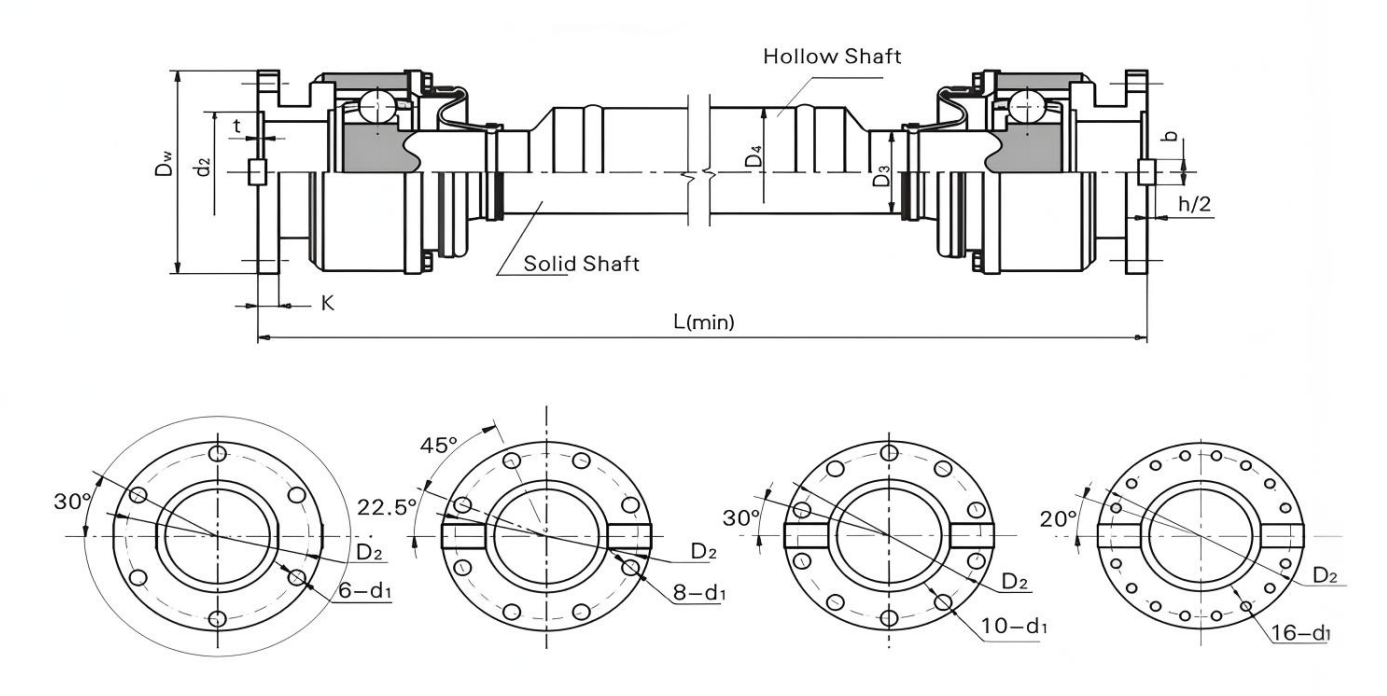

Na príomh-toisí

Cineál	Dw	d₂	t	K	b	h/2	Soladach Seafta D₃	log Seafta D₄	D₂	n-d₁	L(nóim)
Cineál	Dw	d₂	t	K	b	h/2	Soladach Seafta D₃	log Seafta D₄	D₂	n-d₁	Soladach Seafta	log Seafta
BHJ100E	100	57 ^0.074	2.5	7			40		84	6-9	260
BHJ120E	120	75 ^0.074	2.5	8			47		102	8-11	300
BHJ150E	150	90 ^0.087	3	10			65	80	130	8-13	350	500
BHJ180E	180	105 ^0.087	5	17			75	90	155	8-17	400	550
BHJ225E	225	135 ^0.10	5	20	32	9	90	102	196	8-17	500	680
BHJ250E	250	150 ^0.10	6	25	40	12.5	100	140	218	8-19	550	740
BHJ285E	285	170 ^0.10	7	27	40	15	124	140	245	8-21	600	810
BHJ315E	315	185 ^0.115	8	32	40	15	130	140	280	10-23	650	900
BHJ350E	350	210 ^0.115	8	35	50	16	150	160	310	10-23	700	1000
BHJ390E	390	235 ^0.115	8	40	70	18	170	190	345	10-25	750	1070
BHJ440E	440	255 ^0.13	10	42	80	20	195	210	390	16-28	800	1170
BHJ490E	490	275 ^0.13	12	47	90	22.5	225	260	435	16-31	900	1270
BHJ550E	550	320 ^0.14	12	50	100	22.5	255	260	492	16-31	1000	1400
BHJ620E	620	380 ^0.14	12	55	100	25	290	310	555	16-38	1200	1550

An tréith agus úsáid

Tá próifíl aiseach an rian liathróid chruach díreach. Coigeartú an achair suiteála agus an aiseach

leathnú amach tríd an rian díreach.

Tá na toisí nasctha mar an gcéanna le toisí an chúplála SWC.
Úsáidtear an comhpháirteach seo go príomha le haghaidh innealra peitriliam agus innealra metallurgical a thiomáint.

An sampla siombalach: BHJ120E1000

BHJ : Cineál BHJ

120: Is é 120 an tsonraíocht

E: Cineál E

1000: Is é an fad 1000

Déan cur síos

Is comhpháirt tarchurtha den scoth é an cineál groove díreach uilíoch uile-threoluas cage uile-chliabh le mol flange a chomhcheanglaíonn nuálaíocht agus praiticiúlacht. Sábhálann a dhearadh struchtúrach dlúth spás go héifeachtach agus tá sé oiriúnach go háirithe do threalamh le ceanglais dhian ar spás suiteála. Féadann sé tarchur cumhachta a bhaint amach go héifeachtach i spás teoranta.

Is buaicphointe den chúpláil seo í an fheidhm bhreisithe. Le linn oibriú an trealaimh, i bhfianaise díláithriú aiseach de bharr athruithe ar dhálaí oibre, is féidir leis dul i ngleic go héasca leis trí mheicníocht teileascópach cliste chun cobhsaíocht agus leanúnachas an tarchurtha a chinntiú agus teip trealaimh de bharr strus aiseach a sheachaint.

Ní hamháin go dtugann an chuma ar leith i stíl lóchrainn aitheantas ard, ach tá éifeachtaí praiticiúla aige freisin. Ní hamháin go bhfeabhsaíonn an dearadh seo an neart struchtúrach, ach freisin go n-uasmhéadaíonn sé an fheidhmíocht diomailt teasa, cinntíonn sé iontaofacht an chúplála faoi oibríocht ard-ualach fadtéarmach, agus fadaíonn sé a shaol seirbhíse.

Mar chineál groove díreach comhpháirteach cage glao-treoluas le mol flange, féadann sé a chinntiú go cruinn an luas sioncrónaithe idir na seaftaí máistir agus sclábhaithe, le cruinneas tarchurtha an-ard, ag laghdú go héifeachtach creathadh agus torann le linn oibriú an trealaimh. Tá sé oiriúnach le haghaidh innealra beachtais, línte táirgeachta uathoibrithe agus réimsí eile a bhfuil ceanglais chruinneas tarchurtha an-ard acu. Cibé sna tionscail déantúsaíochta feithicleach, aeraspáis, nó cruinneas a tháirgeadh, is féidir leis an dearadh dlúth cúplála uilíoch sioncrónach teileascópacha de chineál laindéir ráthaíocht láidir a sholáthar d'oibriú cobhsaí agus táirgeadh éifeachtach trealaimh lena fheidhmíocht den scoth.
