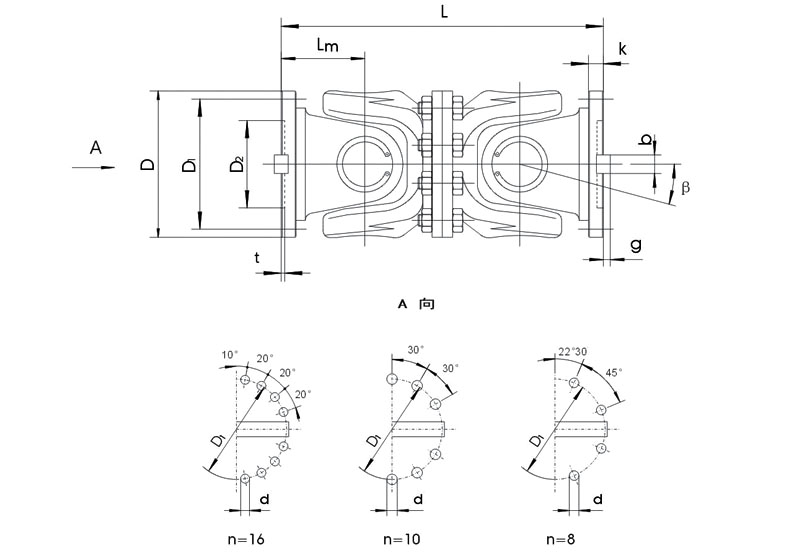

Déantúsaíocht Saincheaptha RSK-SWC-WD Gan Comhchúpláil Uilíoch Gearr Teileascópach

Cúitíonn sé as Mí-ailíniú Mór-Uuilleach

Dearadh Dlúth le Cumas Luchtaithe Ard

Éifeachtúlacht Tarchurtha Ard

Iontaofacht Ard agus Cothabháil Réasúnta Simplí

Oiriúnach do Chomhshaol Harsh

Saincheaptha ag do riachtanais

In iarratais phraiticiúla, déantar iad a aicmiú i gcineálacha tromshaothair, meándleachta, éadroma agus meánmhéide bunaithe ar mhéid an chasmhóiminte a tharchuirtear. Úsáidtear cúpláin uilíocha tromshaothair go coitianta in innealra metallurgical, innealra trom, innealra peitriliam, innealra tógála, innealra ardaithe agus iompair, etc. Is minic a úsáidtear cúpláin uilíocha meándleachta agus éadroma i bhfeithiclí amhail gluaisteán agus innill ghluaiste, chomh maith le hinnealra tionsclaíoch éadrom. Úsáidtear cúpláin uilíocha beagamhéide go príomha le haghaidh tarchur gluaisne, go hiondúil in innealra beachta agus meicníochtaí rialaithe.

Comhpháirt bhunúsach a úsáidtear go forleathan i gcórais tiomána meicniúla is ea Comhchúpláil Uilíoch (ar a dtugtar Comhpháirteach Cardan, Comhpháirteach Hooke, nó U-Joint). Is í a phríomhfheidhm ná dhá sheafta nach bhfuil a n-aiseanna comhlíneacha a nascadh agus chasmhóimint agus tairiscint rothlach a tharchur eatarthu.Tá a phrionsabal oibriúcháin bunaithe ar mheicníocht nasctha sféarúil, rud a ligeann do na seaftaí nasctha uillinn áirithe áirithe a fhoirmiú (go hiondúil suas le 15°-20°) laistigh d’eitleán agus mar chúiteamh ar mhion-ailíniú aiseach, gathach agus uilleach.

Is éard atá i ngnáthchúpláil comhpháirteach uilíoch amháin na comhpháirteanna seo a leanas go príomha:

Cuing (Cuing Tiomána agus Cuing Thiománaithe): Críochnaíonn an forc U-chruthach nó cuing atá ceangailte de na seaftaí.

Seafta Croise/Damhán alla (Croschruth): An croí-chomhpháirt, ina bhfuil ceithre dhialann trunnion eagraithe i gcruth croise.

Imthacaí sorcóir Snáthaide / Imthacaí Plain: Suiteáilte idir na dialanna tras-seafta agus an cuing bores chun cuimilte agus caitheamh a laghdú.

Caipín Imthacaí / Fáinne Coinneála (Ciorcad): Úsáidtear é chun na imthacaí a dhaingniú agus a shéaladh, rud a chosc ar dhíchóimeáil.

Chun an luaineacht treoluas a bhaineann le haon alt amháin a shárú, is gnách go n-úsáideann cleachtas innealtóireachta socrú "comhpháirteach uilíoch dúbailte" i sraith. Caithfidh an socrú seo cloí leis an riail suiteála "go bhfuil na huillinneacha seafta ionchuir agus aschuir i gcoibhneas leis an seafta idirmheánach comhionann, agus luíonn na cuingeanna ag an dá cheann den seafta idirmheánach san eitleán céanna" chun tarchur treoluas tairiseach a bhaint amach.

Cúitíonn sé do Mhí-ailíniú Móruilleach:

A buntáiste is suntasaí. Is féidir le comhpháirteach aonair freastal ar uillinn oibre sách mór (go hiondúil 15 ° -25 °, suas le 35 ° le dearaí speisialta), rud a fhágann go bhfuil sé oiriúnach chun seaftaí a nascadh le hearráidí suntasacha suiteála nó iad siúd atá faoi réir gluaiseachta coibhneasta le linn oibriú.

Dearadh Dlúth le Cumas Luchtaithe Ard:

Tógáil sách simplí ach láidir, go minic brionnaithe as cruach cóimhiotail ard-neart. In ann chasmhóiminte an-ard a tharchur, atá oiriúnach d'innealra tromshaothair (m.sh. muilte rollta, longa, trealamh mianadóireachta).

Éifeachtúlacht Tarchuir Ard:

Le imthacaí sorcóir snáthaidí, is beag an caillteanas cuimilte, ag baint amach rátaí éifeachtúlachta 98% -99.9%.

Iontaofacht Ard agus Cothabháil Réasúnta Simplí:

Garbh agus durable le saol seirbhíse fada nuair a lubricated i gceart. Is gnách go dtaispeántar teipeanna mar chaitheamh ar an trasseafta nó ar na himthacaí, atá sách simplí le hathsholáthar.

Oiriúnach do Thimpeallacht Gharbh:

Is féidir oibriú i dtimpeallachtaí deannaigh, tais, nó le héagsúlachtaí teochta nuair a bhíonn clúdaigh nó rónta cosanta feistithe orthu.

Príomhréimsí Feidhmchláir:

Tionscal Feithicleach: Córais Driveshaft, ag nascadh an tarchur chuig an acastóir tiomána.

Innealra Metallurgical: Meicníochtaí tiomána do mhuilte rollta, meaisíní dírithe.

Innealra Tógála: Suímh a éilíonn tarchur cumhachta mór-uillinn i gcraenacha, tochailteoirí, trucailí caidéil coincréite, etc.

Innealra Páipéir, Tionscal Mara, Innealra Mianadóireachta ar Dhleacht Trom: Trealamh a tharchuireann ardchasmhóiminte agus a bhaineann le mí-ailíniú seafta.
