Name: Tarchuireann Cúpláil Giar-Chineál Bioráin Leaisteacha RSK-lz cúiteamh díláithrithe mór-chasmhóiminte
Rating: 5 (99 reviews)

Sonraíocht

Príomhthréithe

Cómhaireachtáil Ard-chasmhóiminte agus Ard-Dampáil

Cosnaíonn Core Giaranna

Oiriúnaithe do Choinníollacha Oibriúcháin Coimpléascacha

Réimsí Feidhmchláir Phríomhúla

Ceangal idir inneall agus alternator i tacair gineadóir díosail ardchumhachta, a éilíonn creathadh torsional íseal-minicíochta a chosc agus turraing a sheasamh

Córais tiomána caidéil hiodrálacha in innealra trom innealtóireachta (m.sh., tochailteoirí móra)

Córais tarchurtha cumhachta soithí speisialaithe, a éilíonn ard-iontaofacht agus friotaíocht turraing

Tiomáint deireadh an trealaimh tástála ard-deireadh, a éilíonn tarchur beacht fad a leithlisiú creathadh ón bhfoinse cumhachta

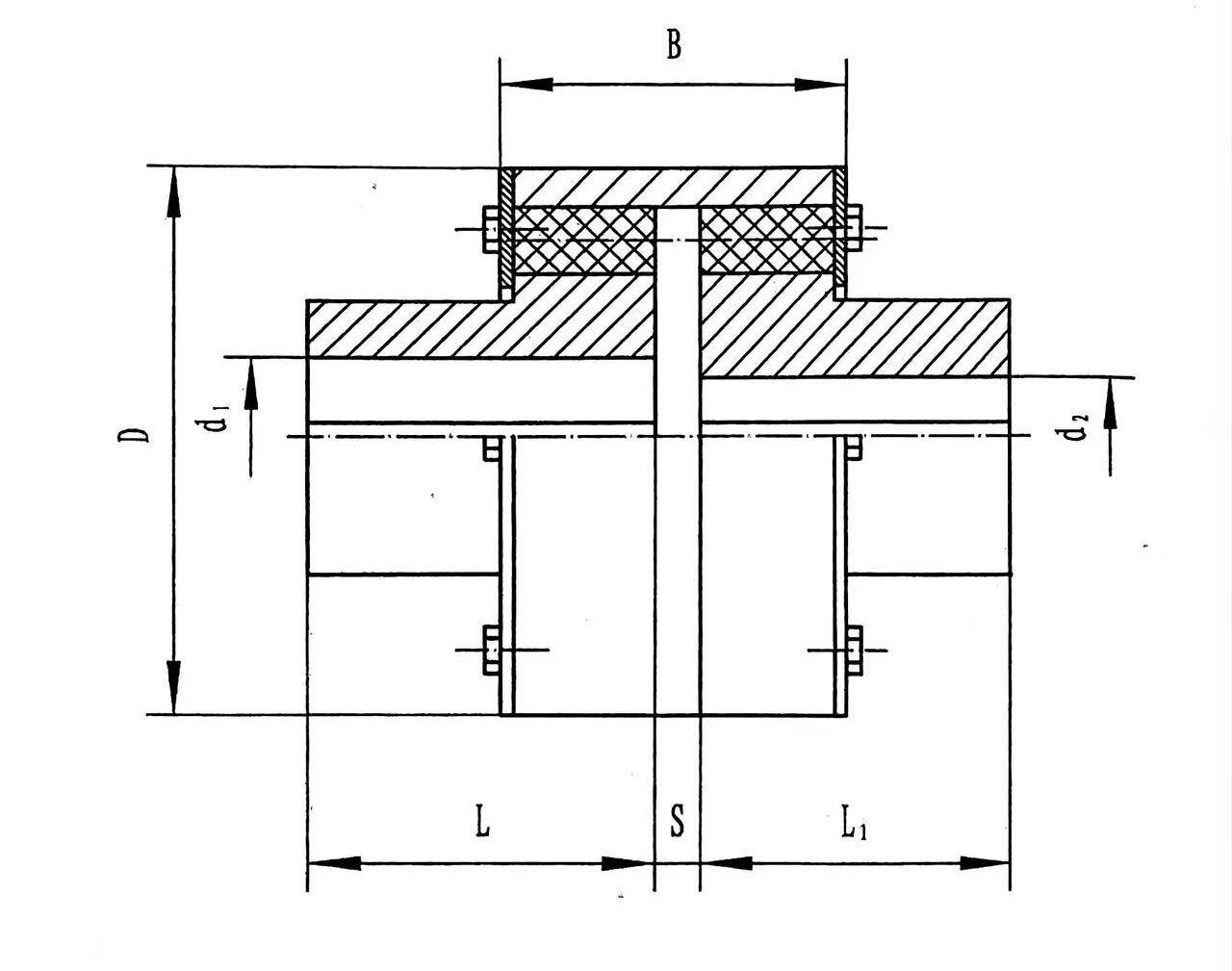

Múnla	Casmhóiminte Ainmniúil (N·m)	Incheadaithe luas rothlach (rpm)	Trastomhas poll seafta (mm) d₁、d	Fad poll seafta L		D	B	s	Nóiméad de táimhe ()	Meáchan (kg)
				Y-chruthach	J₁-chruthach
RSK-LZ1	112	5000	12,14	32	27	76	42	2.5	0.001	1.53
			16,18,19	42	30					1.60
			20,22,24	52	38					1.67
RSK-LZ2	250	5000	16,18,19	42	30	90	50	2.5	0.002	2.70
			20,22,24	52	38					2.76
			25,28	62	44				0.003	2.79
			30,32	82	60					3.00
RSK-LZ3	630	4500	25,28	62	44	118	70	3	0.011	6.49
			30,32,35,38	82	60					7.05
			40,42	112	84				0.012	7.31
RSK-LZ4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	4	0.044	16.20
			60	142	107				0.045	15.25
RSK-LZ5	4500	4000	50,55,56	112	84	192	90	4	0.100	24.82
			60,63,65,70,71,75	142	107				0.107	27.02
			80	172	132				0.108	25.44
RSK-LZ6	8000	3300	60,63,65,70,71,75	142	107	230	112	5	0.238	40.89
			80,85,90,95	172	132				0.242	40.15
RSK-LZ7	11200	2900	70,71,75	142	107	260	112	5	0.406	54.93
			80,85,90,95	172	132				0.428	59.14
			100,110	212	167				0.443	59.60
RSK-LZ8	18000	2500	80,85,90,95	172	132	300	128	6	0.860	89.35
			100,110,120,125	212	167				0.911	94.67
			130	252	202				0.908	87.43
RSK-LZ9	25000	2300	90,95	172	132	335	150	7	1.559	113.9
			100,110,120,125	212	167				1.678	138.1
			130,140,150	252	202				1.733	136.6

Múnla	Casmhóiminte Ainmniúil (N·m)	Incheadaithe luas rothlach (rpm)	Trastomhas poll seafta (mm) d₁、d	Fad poll seafta L		D	B	s	Nóiméad de táimhe (	Meáchan (kg)
Múnla	Casmhóiminte Ainmniúil (N·m)	Incheadaithe luas rothlach (rpm)	Trastomhas poll seafta (mm) d₁、d	Y-chruthach	J₁-chruthach	D	B	s	Nóiméad de táimhe (	Meáchan (kg)
RSK-LZ10	31500	2100	100,110,120,125	212	167	355	152	8	2.236	165.5
			130,140,150	252	202				2.362	169.3
			160,170	302	242				2.422	164.0
RSK-LZ11	40000	2000	110,120,125	212	167	380	172	8	3.054	190.9
			130,140,150	252	202				3.249	203.1
			160,170,180	302	242				3.369	202.1
RSK-LZ12	630000	1700	130,140,150	252	202	445	182	8	6.146	288.5
			160,170,180	302	242				6.432	296.6
			190,200	352	282				6.524	288.0
RSK-LZ13	100000	1500	150	252	202	515	218	8	12.76	413.6
			160,170,180	302	242				13.62	469.2
			190,200,220	352	282				14.19	480.0
			240	410	330				13.98	436.1
RSK-LZ14	125000	1400	170,180	302	242	560	218	8	19.90	581.5
			190,200,220	352	282				21.17	621.7
			240,250,260	410	330				21.67	599.4
RSK-LZ15	160000	1300	190,200,220	352	282	590	240	10	28.08	736.9
			240,250,260	410	330				29.18	730.5
			280,300	470	380				29.52	702.1
RSK-LZ16	250000	1000	220	352	282	695	265	10	56.21	1045
			240,250,260	410	330				60.05	1129
			280,300,320,	470	380				60.56	1144
			340	550	450				62.47	1064
RSK-LZ17	355000	950	240,250,260	410	330	770	285	10	105.5	1500
			280,300,320,	470	380				102.3	1557
			340,360,380	550	450				106.0	1535
RSK-LZ18	450000	850	250,260	410	330	860	300	13	152.3	1902
			280,300,320,	470	380				161.5	2025
			340,360,380	550	450				169.9	2062
			400,420	650	540				175.4	2029
RSK-LZ19	630000	750	280,300,320,	470	380	970	322	14	283.7	2818
			340,360,380	550	450				303.4	2963
			400,420,440,450	650	540				323.2	3068
RSK-LZ20	1120000	650	320,	470	380	1160	355	15	581.2	4010
			340,360,380	550	450				624.5	4426
			400,420,440,450,460,480,500	650	540				669.4	4715
RSK-LZ21	1800000	530	380	550	450	1440	360	18	1565	7293
			400,420,440,450,460,480,500	650	540				1715	8228
			530,560,600,630	800	680				1880	8699
RSK-LZ22	2240000	500	420,440,450,460,480,500	650	540	1520	405	19	2338	9736
			530,560,600,630	800	680				2596	10631
			670,710,750	—	780				2522	9473
RSK-LZ23	2800000	460	480,500	650	540	1640	440	20	3490	11946
			530,560,600,630	800	680				3972	13822
			670,710,750	—	780				3949	12826
			800,850	—	880				3982	12095

Cur Síos

Mogalra Giarála Corónach/Díreach: Úsáidtear é chun ard-chasmhóiminte a tharchur agus chun cumas cúitimh mór-uillinn, díláithrithe a sholáthar.

Comhthionól Bioráin Solúbtha: De ghnáth socraítear é ar an aghaidh deiridh nó go himlíneach thart ar an muinchille giair, ag feidhmiú mar chonair tarchurtha / damping fórsa tánaisteach nó comhthreomhar. Féadfaidh na nithe seo a leanas a bheith i measc a phríomhfheidhmeanna:

Creathadh ard-minicíochta agus ualaí turraing a ionsú, na fiacla fearas a chosaint.

Cushioning bog a sholáthar le linn tosaithe agus coscánaithe, ag laghdú an chasmhóiminte tionchair ar na giaranna.

Damping torsional breise a sholáthar, feabhas a chur ar shaintréithe dinimiciúla an chórais tiomána.

Struchtúr Bunúsach

Conair Tarchuir an Phríomhfhórsa: Dhá leathchúpláil feansaí le giaranna inmheánacha (nó seachtracha) mogalra le muinchille giair idirmheánach ar a bhfuil giaranna seachtracha (nó inmheánacha) corónacha. Is é seo an príomh-mheicníocht cúitimh maidir le tarchur chasmhóiminte agus mí-ailínithe.

Conair Damping Cúnta: Cuirtear fáinne de bhioráin níolón (nó cruach cóimhiotail) idir an muinchille fearas agus flange amháin nó idir an dá flanges. Tá na bioráin seo feistithe le leaistiméirí rubair/polúireatán. Céim mhampála leaisteach comhthreomhar atá sa chuid seo.

Bealadh agus Séalaithe: Tá dea-lubrication (ramhar nó ola) ag teastáil ó na fiacla fearas, agus is gnách go bhfuil an chuid bioráin deartha le bheith saor ó lubrication. Dá bhrí sin, éilíonn an cúpláil iomlán ina saothraítear rónta casta roinnte chun éilliú bealaí na n-eilimintí leaisteacha a chosc.

Feidhmíocht struchtúrach:

Déantar imill sheachtracha an dá leath flanges cúplála agus imeall istigh an muinchille seachtrach a dhéanamh ina n-grooves múnlaithe leath eilimint leis an nga céanna, le chéile chun poill bioráin colún a fhoirmiú chun bioráin colún a leabú. Tiomáineann an leathchúpláil seafta tiomána an muinchille seachtrach tríd an bioráin colún, agus tiomáineann an sleeve seachtrach an leathchúpláil seafta tiomáinte chun rothlú tríd an bioráin colún chun an chasmhóimint a tharchur.

Teocht oibre -20 ℃ ~ 70 ℃.

Príomhthréithe

Cómhaireachtáil na hArd-Casmhóiminte agus Ard-Dampáil: Go teoiriciúil in ann freastal go comhuaineach ar na héilimh dhé-dhéine a bhaineann le tarchur tromshaothair agus leithlisiú tionchair/creathadh láidir.

Cosnaíonn Croíghiaranna: Feidhmíonn na bioráin sholúbtha mar "chéad líne chosanta," ag ionsú an chuid is mó de na turraingí neamhbhuan, rud a d'fhéadfadh saol seirbhíse an muinchille fearas costasach a leathnú go suntasach.

In oiriúint do Choinníollacha Oibriúcháin Coimpléascacha: D'fhéadfadh sé a bheith oiriúnach d'fheidhmchláir a bhfuil luaineachtaí móra chasmhóiminte orthu, timthriallta tosaithe go minic, nó comhaireachtáil mhí-ailínithe agus creathadh.

Réimsí Feidhmchláir Phríomhúla

Ceangal idir an t-inneall agus an malartóir i dtacair gineadóir díosail ardchumhachta, a éilíonn creathadh torsional íseal-minicíochta a chosc agus turraing a sheasamh.

Córais tiomána caidéil hiodrálacha in innealra trom innealtóireachta (m.sh., tochailteoirí móra).

Córais tarchurtha cumhachta soithí speisialaithe, a éilíonn ard-iontaofacht agus friotaíocht turraing.

Tiomáint deireadh trealaimh tástála ard-deireadh, a éilíonn tarchur beacht agus aonrú an tonnchrith ón fhoinse cumhachta.
